Tork-Akma ve Tork-Açı Karşılaştırması: Sıkma Spesifikasyonunun Cıvata Hakkında Gerçekte Ne Anlattığı

Modern çağda iki sıkma yöntemi hakimdir Otomotiv Cıvataları Contalı motor bağlantılarının teknik özelliklerinin belirlenmesi ve bunların karıştırılması, araç montajı ve onarımında en önemli kurulum hatalarından biridir. Verim torku (TTY) cıvataları, malzemenin elastik sınırını aşarak kontrollü bir plastik deformasyon bölgesine sıkılacak şekilde tasarlanmıştır. Cıvata, bir kez akma sınırının ötesinde gerildiğinde son derece tutarlı bir sıkma kuvvetini korur çünkü bağlantı yükü, gerçek ön yükü değiştirmeden tork okumalarını %15-25 oranında değiştirebilen diş yanları ve yatak yüzeyleri arasındaki sürtünme değişkenliği tarafından değil, malzemenin akma davranışı tarafından belirlenir. TTY cıvatalarının sıkma prosedürü her zaman bir temel torku ve ardından "25 Nm 90° 90°" gibi bir veya daha fazla belirtilen dönüş açısını içerir. Bu açı talimatı, cıvatanın tek kullanım için tasarlandığının kesin göstergesidir; bir kez akma bölgesine gerildiğinde cıvatanın elastik toparlanması, ikinci bir montajda doğru ön yükü yeniden oluşturmak için yeterli değildir.

Torktan açıya (TTA) cıvatalar aynı kurulum sırasını izler (temel tork artı dönüş) ancak akmak için kasıtlı olarak gerilmezler. Elastik aralık dahilinde çalışırlar; bu, hasar görmedikleri takdirde genellikle yeniden kullanılabilecekleri anlamına gelir. TTA'daki açı adımının temel amacı TTY'dekiyle aynıdır: baskın değişken olan sürtünmeyi ortadan kaldırarak kenetleme kuvvetinin yağlama durumu yerine cıvata uzatma geometrisi tarafından yönetilmesini sağlar. Her iki yöntem de modern hafif motorların karşılaştığı aynı soruna yönelik tasarlanmış yanıtlardır: alüminyum silindir kafaları, dökme demir bloklardan farklı termal hızlarda genişler ve ısı döngüleri sırasında ortaya çıkan hareket, yalnızca torkla sıkılan geleneksel bir cıvatayı plastik olarak deforme ederek zamanla conta arızasına neden olur. Sınırlı sayıda yeniden montaja izin veren, akma bölgesi içinde bir güvenlik payı oluşturan hibrit TTY tasarımları mevcuttur, ancak bunlar açık bir şekilde üreticinin belirtilmesini gerektirir; yalnızca görsel incelemeyle varsayılamazlar.

İmalat açısından bakıldığında, TTY cıvata üretimi, geleneksel bağlantı elemanlarına göre malzemenin akma dayanımı tutarlılığının daha sıkı kontrolünü gerektirir. Aynı partideki cıvatalar arasında akma noktası farklılık gösteriyorsa, kurulum sırasında elde edilen plastik deformasyon da değişecektir; bu da silindir kapağı gibi çok cıvatalı bir bağlantı boyunca sıkma kuvveti homojenliğini doğrudan etkileyecektir. Bu, otomotiv OEM bağlantı elemanı programlarının sadece minimum mekanik özellikleri değil aynı zamanda izin verilen akma mukavemeti aralıklarını belirtmesinin ve tedarikçilere standart sınıf 10.9 veya 12.9 sertifikasyonunun çok ötesine geçen talepler getirmesinin bir nedenidir.

Otomotiv Bağlantı Elemanlarında Yorulma Ömrü Açısından Isıl İşlemden Sonra Diş Açma Neden Önemlidir?

Dişlerin ısıl işleme göre oluşturulduğu sıra, yorulma performansı açısından ölçülebilir sonuçları olan bir üretim kararıdır ve yüksek kaliteli Otomotiv Cıvataları üretimini ticari bağlantı elemanı üretiminden ayıran bir karardır. Standart uygulama, çeliğin daha yumuşak olması ve şekillendirmenin daha kolay ve hızlı olması nedeniyle ısıl işlemden önce cıvatalara diş açılmasıdır. Bununla birlikte, ısıl işlemden sonra diş açma - özellikle su verme ve temperleme sonrasında diş açma - tam olarak malzeme nihai sertliğine ulaştığında diş köklerinde artık kompresif gerilimleri indükleyerek önemli ölçüde üstün yorulma direnci üretir.

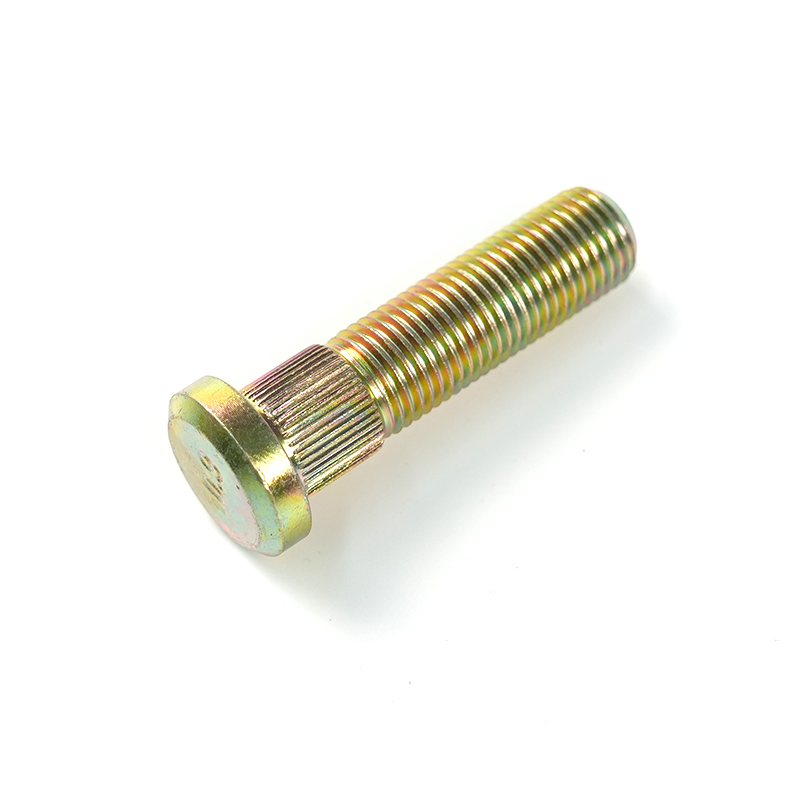

Diş haddeleme, sertleştirilmiş çelik kalıpların malzemeyi kesmek yerine diş profilini oluşturmak için malzemeyi yerinden çıkardığı bir soğuk şekillendirme işlemidir. Bu yer değiştirmeden kaynaklanan sürekli tanecik akışı (diş konturunu kesintisiz olarak takip ederek) kesilmiş dişlerin bıraktığı kopmuş tanecik yapısından temel olarak farklıdır. Haddelenmiş iplikler, statik çekme testlerinde tipik olarak %10-20 daha güçlüdür ve aynı malzeme sınıfındaki eşdeğer kesilmiş dişlerle karşılaştırıldığında yorulma mukavemetinde %50-75 oranında iyileşme gösterir. Gerilme konsantrasyonunun en yüksek olduğu ve yorulma çatlaklarının başladığı diş kökünde, haddelemeyle oluşturulan basınç katmanı, dinamik yükler altında oluşan döngüsel çekme gerilmelerine karşı doğrudan bir karşı önlem görevi görür. Motor biyel kolu cıvataları, ana yatak başlığı cıvataları ve tekerlek göbeği cıvataları için (yorulma arızasının felaket niteliğinde olduğu ve önceden görsel olarak tespit edilemediği uygulamalar) bu üretim farkı, bir üretim optimizasyonu detayı değil, güvenlikle ilgili bir mühendislik parametresidir.

Cıvata başının ve sapının soğuk dövülmesi her iki sekansta da diş açmadan önce yapılır. Oda sıcaklığında soğuk şişirme, cıvata geometrisi boyunca metal tanecik akışını hizalayarak çekme mukavemetini ve boyutsal tutarlılığı aynı anda artırır. Yüksek hızlı soğuk dövme makineleri, minimum malzeme israfıyla saatte binlerce boş cıvata üretebilir; bu nedenle soğuk dövme, Otomotiv Cıvatalarının seri üretimi için evrensel standarttır. Soğuk dövme sap, haddelenmiş dişler ve kontrollü söndürme ve temperleme ısıl işleminin birleşimi, otomotiv OEM'lerinin üretim hacimlerinde ihtiyaç duyduğu mekanik güvenilirliği üreten üretim zincirini tanımlar.

Cıvata Başı Geometrisi ve Alet Erişimi: Tahrik Tipini Montaj Kısıtlamalarıyla Eşleştirme

Otomotiv Cıvataları için kafa geometrisi seçimi, bağlantının yük gereklilikleri kadar montaj erişim kısıtlamaları ve üretim hattındaki aletlerle de belirlenir. Modern motor bölmeleri, şanzıman muhafazaları ve süspansiyon alt çerçeveleri yoğun bir şekilde paketlenmiştir ve her bağlantıda bulunan anahtar aralığı zarfı, özellikle üretim hattı hızlarında pnömatik veya elektrikli tork aletleri kullanıldığında, hangi kafa tiplerinin fiziksel olarak takılabileceğini belirler.

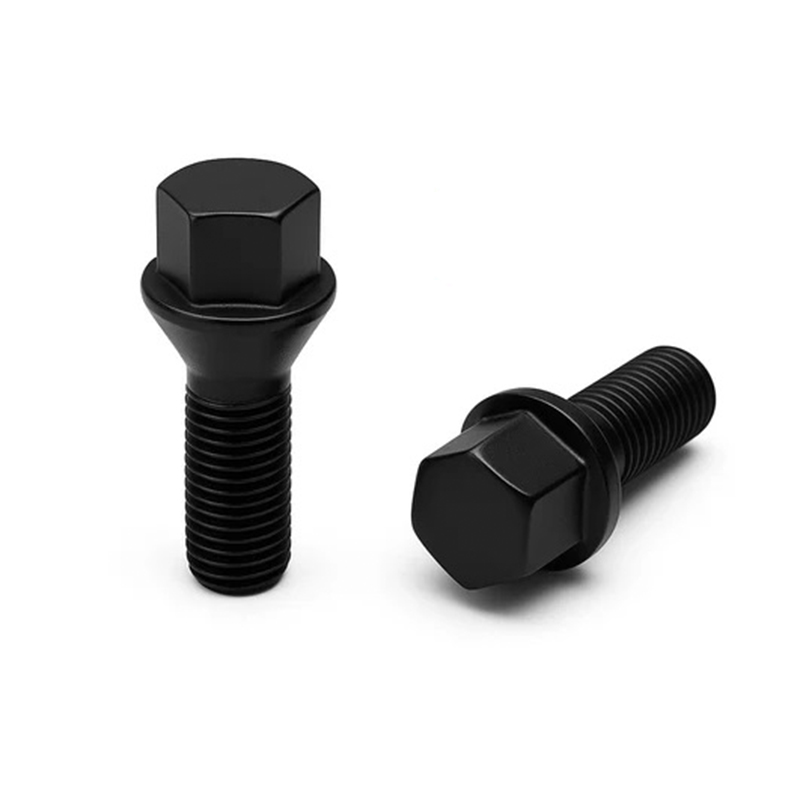

Altıgen Başlı

Çoğu otomotiv yapısal bağlantısının temeli. Tüm standart kalite ve boyutlarda yaygın olarak bulunabilen standart lokma ve lokma anahtarlarıyla uyumludur. Tahrik yüzleri arasındaki 60°'lik kavrama açısı, yeniden konumlandırma için gereken takım dönüş yayını 60°'ye sınırlar; bu, çoğu erişilebilir bağlantı konumu için yeterlidir. Dezavantajı: Nispeten uzun yan duvarlar, anahtar açıklığı alanını artırarak altıgen başları dar boşluklara uygunsuz hale getirir.

12 Noktalı (Çift Altıgen) Başlık

12 noktalı kafa, geçme konumları arasında 30° sağlar (altıgen sokete kıyasla yeniden devreye almak için gereken dönüşün yarısı kadardır), sınırlı salınım arkına sahip kapalı alanlarda bir soketin yeniden yerleştirilmesini önemli ölçüde daha hızlı hale getirir. Eşdeğer altıgen boyutuna kıyasla daha küçük kafa çapı, daha küçük bir soketin dar erişim bölgelerinde cıvataya ulaşabileceği anlamına gelir. Kritik olarak, 12 noktalı geometri, belirli bir kafa boyutu için daha yüksek tork iletimini destekler çünkü on iki temas yüzeyinin her biri daha küçüktür ve yükü altı geniş altıgen yüzden farklı şekilde dağıtır. Bu, yüksek kelepçe yüküne sahip motor uygulamalarında 12 noktalı cıvataları standart hale getirir - hem tork büyüklüğünün hem de erişim zorluğunun çakıştığı biyel kolu cıvataları ve silindir kapağı cıvataları.

Soket Başlığı (İç Altıgen / Allen)

Silindirik kafa profili, aynı hizada yüzey montajı için havşalı deliklere kuruluma olanak tanır; bu, fren kaliperi braketlerinde, motor zamanlama kapaklarında ve çıkıntılı kafaların bitişik bileşenler veya sızdırmazlık yüzeyleriyle çatışacağı dişli kutusu muhafazalarında yaygındır. Dahili altıgen tahrik, harici anahtarlama zarfını tamamen ortadan kaldırarak bağlantı elemanının herhangi bir harici soketin erişemeyeceği girintilere oturmasını sağlar. Sınırlama, iç tahrik yüzeylerinin, aşınma veya yanlış hizalanma durumunda yüksek tork altında kam dışına çıkmaya daha duyarlı olmasıdır; bu nedenle, hassas otomotiv montajında ​​soket başlı kapak vidalarında darbeli tornavida kullanımı genellikle tavsiye edilmez.

Otomotiv Cıvataları için Yüzey Kaplama Seçimi: Korozyon Direncini, Hidrojen Kırılganlık Riskini ve Sürtünme Katsayısını Dengelemek

Otomotiv Cıvataları için yüzey işleme seçimi, aynı yönde optimizasyon yapmayan üç mühendislik değişkenini içerir: korozyon direnci, hidrojen kırılganlığı riski ve sürtünme katsayısı tutarlılığı. Bu dengenin yanlış yapılması, yetersiz cıvata mukavemetinden değil, kaplama kaynaklı gevrekleşmeden veya kontrolsüz yüzey sürtünmesinden kaynaklanan tork-ön yükleme tutarsızlığından kaynaklanan belgelenmiş hizmet içi arızalara yol açmıştır.

Çinko Elektrokaplama

Korumalı veya iç mekan uygulamalarında 8.8 sınıfı cıvatalar için en ekonomik korozyon koruması. 5–12 µm kaplama kalınlığı, pasivasyon tipine bağlı olarak 72–200 saat nötr tuz spreyi (NSS) direnci sağlar. Kritik sınırlama: elektrokaplama, asitle temizleme ve kaplama işleminin bir yan ürünü olarak cıvata çeliğine hidrojen katar. 10.9 sınıfı cıvatalar için, ISO 4042 kapsamında kaplamadan sonraki 4 saat içinde 200°C'de hidrojen kırılgan pişirme işlemi zorunludur. 12.9 sınıfı cıvatalar için, elektrokaplama hem ISO 898-1 hem de çoğu otomotiv OEM spesifikasyonu tarafından açıkça tavsiye edilmez - 12.9 sınıfındaki çekme mukavemeti ve sertlik seviyeleri, malzemeyi potansiyel olarak hiçbir görünür uyarı olmaksızın, deneme yükünün altında hidrojen kaynaklı kırılmaya karşı özellikle duyarlı hale getirir.

Çinko-Nikel Alaşımlı Kaplama (%10–15 Ni)

Korozyon açısından kritik eklemler için otomotiv alt gövde ve aktarma organları standardı. Tuz püskürtme direnci tipik olarak 1.000-1.200 saati aşar ve kaplama, yaklaşık 200°C'ye kadar performansı korur; egzoz manifoldu saplamaları ve turboşarj montaj donanımı da dahil olmak üzere çoğu kaput altı uygulamanın termal kaplamasını kapsar. Çinko-nikel elektrolizle kaplanmıştır, bu nedenle hidrojen pişirme gereksinimleri 10.9 ve üstü kalite için geçerlidir, ancak alaşım bileşimi saf çinko kaplamaya göre daha düşük hidrojen emilimi üretir ve pişirme penceresi kontrollü üretim ortamlarında daha güvenilir bir şekilde yönetilir. Diş kilitleme yamaları (Nylok, Precote) ile uyumludur ve çeşitli iklim pazarlarında korozyon performansını belirleyen küresel otomotiv OEM'lerinin tercih ettiği seçimdir.

Çinko-Flake Kaplamalar (Dacromet / Geomet / Magni)

10.9 ve 12.9 kalitedeki yüksek mukavemetli cıvatalar için en güvenli kaplama seçeneği. Elektrolitik işlemler olmadan uygulanan çinko pul kaplamalar çeliğe sıfır hidrojen vererek gevrekleşme riskini tamamen ortadan kaldırır. 8–15 µm kaplama kalınlığı, RoHS ve REACH uyumluluğuyla (modern formülasyonlarda altı değerlikli krom içermez) 500–1.000 saat tuz püskürtme direnci sağlar. Çinko pul kaplamaların sürtünme katsayısı, partiler arasında sıkı bir şekilde kontrol edilir ve tutarlıdır; bu, otomatik montaj hatlarında torktan ön yüklemeye kadar tekrarlanabilirliği önemli ölçüde artırır. Bu öngörülebilirlik, çinko pul spesifikasyonunun, sıkma torku tablosunun ve beklenen bağlantı ön yükünün milyonlarca üretim biriminde güvenilir bir şekilde hizalanması gereken otomotiv şasisi, süspansiyon ve yapısal bağlantı elemanı programlarında yaygın olmasının nedenidir.

Fosfat ve Yağ (Siyah Fosfat)

Öncelikle yağlanmış veya sızdırmaz ortamlarda çalışan OEM motor ve şanzıman cıvataları için kullanılır. Siyah fosfat tek başına minimum düzeyde korozyon direnci sağlar ancak dişli arayüzünde yağlayıcı kirliliğinin beklendiği ve tork spesifikasyonunda dikkate alınması gereken motor içi cıvatalar için özellikle önemli olan kontrollü, tutarlı bir sürtünme yüzeyi sağlar. Koyu mat kaplama aynı zamanda farklı tork değerleri taşıyan çinko kaplı eşdeğerleriyle karıştırılmaması gereken cıvataların görsel olarak tanımlanması için de kullanışlıdır.

Standart Dışı Otomotiv Cıvatası Özelleştirmesi: OEM Mühendisliği Taleplerinin Katalog Spesifikasyonlarını Aştığı Yer

Modern bir araçta doğrudan standart bir katalogdan temin edilebilecek Otomotiv Cıvatalarının oranı, uzman olmayan çoğu kişinin varsaydığından daha düşüktür. Motor mimarisi değişiklikleri, platforma özel paketleme kısıtlamaları, ağırlık azaltma programları ve EV güç aktarma organlarındaki yeni nesil malzeme kombinasyonları, bağlantı elemanı gereksinimlerini rutin olarak DIN, ISO veya SAE standart geometrisinin dışına itiyor. Tek bir cıvatada birden fazla çapa sahip özel sap geometrileri, sınırlı takım açıklığı için standart dışı kafa yükseklikleri, kesici uçlar olmadan doğrudan alüminyuma bağlantı için özel diş formları ve pilot çaplar veya sızdırmazlık omuzları gibi entegre işlevsel özelliklere sahip cıvatalar, otomotiv OEM tedarikinde yaygın gereksinimlerdir.

Shanghai Soverchannel Industrial Co., Ltd. teknik temelini tam da bu alanda kurmuş bir üreticidir. Uzun yıllardır otomotiv bağlantı elemanı endüstrisiyle derinden ilgilenen ve üretim üssü Nantong Jinzhai Hardware Co., Ltd. aracılığıyla faaliyet gösteren bir şirket olarak Shanghai Soverchannel Industrial Co., Ltd., yalnızca kataloğun yerine getirilmesini değil, ilk numune mühendisliğinden tam üretim doğrulamasına kadar OEM/ODM cıvata geliştirme programlarını yönetir. Standart cıvata üretimini yöneten tam süreç denetim sistemi, her özel programı kapsar: ilk ürün denetim raporları, müşteri çizim spesifikasyonlarına boyutsal uygunluk, tasarım kalitesine göre mekanik özellik sertifikasyonu ve OEM korozyon standartlarına göre yüzey işleme doğrulaması.

Ürün kapsamı yalnızca cıvataların çok ötesine uzanır. Shanghai Soverchannel Industrial Co., Ltd., tek bir otomotiv alt sisteminin veya montaj modülünün ihtiyaç duyabileceği tüm bağlantı donanımlarını kapsayan uyumlu somunlar, çelik işleme parçaları, kaynak bileşenleri ve karmaşık özel şekilli bağlantı düzenekleri üretmektedir. Aynı platform için birden fazla bağlantı elemanı tedarikçisini yöneten müşteriler için, tutarlı kalite yönetimi ile teknik açıdan yetenekli tek bir kaynakta birleştirmek doğrulama yükünü azaltır, tedarik zinciri şeffaflığını artırır ve IATF 16949 tarafından yönetilen üretim ortamlarının gerektirdiği izlenebilirlik dokümantasyonunu basitleştirir.

Otomotiv Uygulamalarında Bağlantı Elemanı Arıza Modları ve Tasarım ve İmalat Kararları Bunları Nasıl Önler?

Servisteki Otomotiv Cıvatası arızalarının çoğu, yetersiz anma mukavemetinden kaynaklanmaz; bağlantı elemanı seçimi, üretim süreci kontrolü ve kurulum prosedürü aracılığıyla çözülebilen öngörülebilir mekanizmalardan kaynaklanır. Bu arıza modlarını anlamak, mühendislerin ve tedarik ekiplerinin, arızaları meydana geldikten sonra teşhis etmek yerine, spesifikasyon aşamasında daha iyi kararlar almasına olanak tanır.

• Diş kökünde yorulma kırılması: En yaygın otomotiv cıvata arıza modu. Döngüsel yükleme altında, ilk bağlanan diş kökündeki gerilim konsantrasyonları malzemenin dayanıklılık sınırını aştığında meydana gelir. Haddelenmiş dişler (kesilmeye karşı), ısıl işlem sonrası diş sıralaması ve eklemi yük döngüsü boyunca sıkıştırmada tutmak için doğru ön yükleme yoluyla ele alınır.
• Hidrojen gevrekleşmesi kırığı: Elektro kaplama sırasında emilen hidrojenin neden olduğu, kurulumdan saatler veya günler sonra meydana gelen gecikmeli gevrek kırılma. Nominal kanıt yükünün altındaki yüklerde görünür bir uyarı olmaksızın meydana gelir. 10.9 ve üzeri sınıf için çinko pul kaplamaların belirtilmesi veya elektrokaplamanın kaçınılmaz olduğu durumlarda pişirme protokolüne sıkı uyum sağlanmasıyla önlenir.
• Titreşim gevşemesi (kendiliğinden gevşeme): Enine titreşim altında diş ve yatak yüzü arayüzlerindeki mikro kayma, somun veya cıvatanın artan rotasyonuna neden olarak ön yükü kademeli olarak azaltır. Tırtıklı flanş tasarımları, diş kilitleme bileşikleri veya geçerli tork somunları ile önlenir; titreşim ortamının büyüklüğüne ve frekansına ve bağlantının servis sırasında sökülüp sökülmeyeceğine bağlı olarak seçim yapılabilir.
• Yumuşak eşleşen malzemeden iplik sıyırma: Cıvatalar doğrudan alüminyum veya plastik mahfazalara sürüldüğünde, cıvatanın deneme yüküne ulaşmasından önce sıyrılmayı önlemek için diş kavrama uzunluğu hesaplanmalıdır. Alüminyum için temel kural, 8.8 sınıfı için cıvata çapının 1,5 katı olan minimum bağlantı uzunluğunun, 10.9 sınıfı için 2 katına çıkmasıdır. Bu değerlerin altında, uygulanan torka bakılmaksızın cıvata tasarım ön yüküne ulaşmadan bağlantıda sıyrılma olur.
• Yüksek sıcaklıkta stres gevşemesi: Yüksek sıcaklıktaki yerlerde (egzoz sistemi montajı, turboşarj braketleri, ısı kaynaklarının yakınındaki motor bölmesi bağlantı elemanları) kullanılan 12.9 sınıfı cıvatalar, malzeme 250–300°C'nin üzerindeki sürekli yük altında sürünürken gerilim gevşemesi yaşar. Bu, zamanla ön yüklemeyi azaltır. Çözümler arasında, yüksek sıcaklıkta hizmet için derecelendirilmiş alaşım kalitelerinin seçilmesi veya mukavemet marjının izin verdiği durumlarda daha düşük dereceli ancak daha yüksek sıcaklık kapasitesine sahip paslanmaz alaşımlara geçiş yer alır.

Araç geliştirme sırasında bu arıza modlarını belirli bağlantı konumlarına göre belgelemek ve bağlantı elemanı spesifikasyonlarını her bir riskle eşleştirmek, otomotiv düzeyinde bağlantı elemanı programlarını genel endüstriyel bağlantı elemanı kaynaklarından ayıran mühendislik disiplinidir. Shanghai Soverchannel Industrial Co., Ltd.'nin uzun yıllara dayanan OEM tedarik zinciri deneyimiyle geliştirilen otomotiv programlarının ardındaki üretim titizliği, tam olarak bu disiplini üretim ölçeğinde uygulanabilir kılan şeydir.
