Petrol ve Gaz için B7 Dişli Çubuk: ASTM A193 Sınıf Şartname ve Seçim Kılavuzu

Yüksek basınçlı bir petrol boru hattındaki flanş bağlantısı bir uyarıyla arızalanmaz. Basınç oluşur, sıcaklık döngüleri olur, aşındırıcı maddeler her yüzeye temas eder ve bağlantı elemanı düşük performans gösterdiğinde sonuçları anında ve ciddi olur. Bu nedenle petrol ve gaz, petrokimya ve enerji üretimindeki mühendisler ve satın alma ekipleri, kritik cıvatalı bağlantıları belirlerken standart karbon çeliği dişli çubuklara ulaşmıyor. Belirtiyorlar ASTM A193 Sınıf B7 dişli çubuklar ve saplamalar — ve onlarca yıldır bunu yapıyoruz çünkü malzeme her zaman spesifikasyonu hak ediyor.

Bu makale, B7'yi yüksek basınçlı bağlantı için varsayılan seçenek haline getiren şeyin ne olduğunu, petrol ve gaz değer zincirinde nerede uygulandığını, alternatif kalitelerle nasıl karşılaştırıldığını ve toplu tedarik siparişi vermeden önce nelerin doğrulanması gerektiğini açıklamaktadır.

Standart Dişli Çubuklar Neden Petrol ve Gaz Servis Koşullarını Yönetemez?

Endüstriyel dişli çubukların çoğu düşük veya orta karbonlu çelikten yapılır ve inşaat çerçeveleri, makine montaj parçaları, elektrik kablo kanalı destekleri gibi kuru, orta sıcaklıktaki ortamlarda güvenilir performans gösterir. Bunlar, çekme mukavemetinin sabit olduğu ve korozyonun çinko kaplamayla yönetilebilir olduğu koşullardır.

Petrol ve gaz hizmeti her boyutta farklıdır. Kuyu başı ekipmanı, boru hattı flanşları ve basınçlı kap cıvataları 400°C'yi aşabilen sıcaklıklarda çalışır. Hidrojenasyon reaktörlerindeki iç basınç yüzlerce bara ulaşır. Ham petrol, rafineri proses gazları, hidrojen sülfür, asidik kondensatlar gibi ortamlar sürekli olarak yüzeylere saldırır. Ve eklem arızasının sonucu gevşek bir raf aparatı değildir; bu bir süreç sızıntısı, bir güvenlik olayı veya günde yüzbinlerce dolara mal olan bir kapanmadır.

Standart karbon çeliği, 200°C'nin üzerinde çekme mukavemetini hızla kaybeder, basınçlı kap bakımı için uygun değildir ve zamanla bozulan yüzey koruması olmadan hızla paslanır. Bu sınırlamalar petrol ve gaz cıvatalamasında kabul edilemez. Zorlu endüstriyel uygulamalar için tasarlanmış dişli çubuk ve saplama ürünleri bu hizmet sınıfı için tek uygun başlangıç noktasıdır.

ASTM A193 Sınıf B7 Nedir ve Neden Endüstri Varsayılanıdır?

ASTM A193, yüksek sıcaklık veya yüksek basınç hizmeti için alaşımlı çelik ve paslanmaz çelik cıvatalama malzemelerine yönelik geçerli spesifikasyondur. B7 Sınıfı, bu spesifikasyon dahilinde en yaygın kullanılan kalitedir. Kesin bir güç, tokluk ve ısı direnci kombinasyonu elde etmek için söndürülmüş ve temperlenmiş krom-molibden alaşımlı çeliği (tipik olarak AISI 4140 veya 4142) belirtir.

Söndürme ve temperleme işlemi isteğe bağlı bir son işlem değildir. B7'nin performansını sağlayan mekanizmadır. Çeliğin östenizasyon sıcaklığına kadar ısıtılması, yağda veya suda hızla söndürülmesi ve ardından kontrollü bir düşük sıcaklıkta temperlenmesi, mikro yapıyı iyileştirir ve ASTM standardının gerektirdiği çekme mukavemetini, akma mukavemetini ve sünekliği kazandırır. Bu işlem olmadan aynı alaşımlı çelik spesifikasyonu karşılayamaz.

Maksimum sertlik minimumlar kadar önemlidir. 35 HRC'deki sertlik sınırı, hidrojen gevrekleşmesine ve stresli korozyon çatlamasına karşı duyarlılığı kontrol eder; hidrojen veya ıslak hidrojen sülfür içeren ortamlarda önemli olan arıza modları. Spesifikasyon çerçevesine tam bir genel bakış için, ASTM A193 cıvatalama malzemesi sınıflandırmalarına ilişkin teknik rehberlik Sınıf kapsamı ve tarihsel arka plan hakkında yararlı bağlam sağlar.

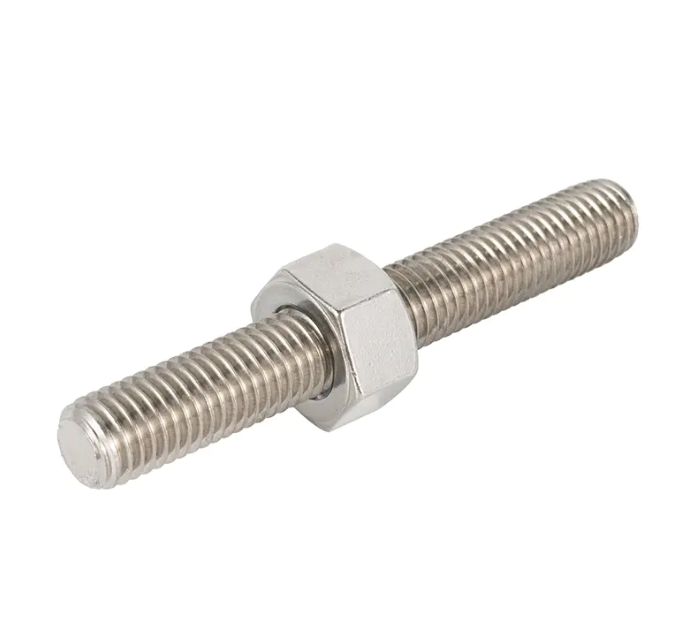

Bizim ASTM A193 B7 dişli çubuklar, yüksek basınçlı servis gereksinimlerine göre sertifikalıdır üretim partisi başına mevcut malzeme test raporları ile tam spesifikasyona göre üretilir.

Temel Uygulamalar: Petrol ve Gazda B7 Saplama Cıvatalarının Belirtildiği Yerler

B7 dişli çubuklar ve saplamalar, yukarı yöndeki sondaj ekipmanından aşağı yöndeki rafineri işlemlerine kadar, petrol ve gaz değer zincirinin her yerinde görülür. Ortak nokta her zaman aynıdır: yüksek basınç, yüksek sıcaklık veya agresif kimyasallara maruz kalma; genellikle üçü de aynı anda.

Boru hattı flanş bağlantıları

Yüksek basınçlı bir petrol veya gaz boru hattındaki her flanşlı bağlantı, potansiyel bir sızıntı noktasıdır. ASTM A194 Sınıf 2H ağır altıgen somunlarla eşleştirilmiş B7 saplama cıvataları, Sınıf 600, Sınıf 900 ve üzeri ASME B16.5 flanşları için standart bağlantı sistemidir. Kombinasyon, contanın eşit şekilde oturması ve boru hattının çalışma ömrü boyunca basınç ve sıcaklık döngüsü boyunca sızdırmazlığın korunması için gereken cıvata yükünü sağlar.

Basınçlı kaplar ve hidrojenasyon reaktörleri

Rafineri hidrojenasyon reaktörleri, 300°C'nin üzerindeki sıcaklıklarda, 200 bar veya daha fazlasına ulaşabilen kısmi hidrojen basınçlarında çalışır. Reaktör flanşlarını sızdırmaz hale getiren cıvata, bağlantıyı açacak sürünme gevşemesi olmaksızın, sıcaklıkta kenetleme kuvvetini korumalıdır. B7'nin yüksek sıcaklıklarda akma dayanımını koruması (standart karbon çeliğinden önemli ölçüde daha iyi), onu bu hizmet için ASME Bölüm VIII kap kodlarında belirtilen malzeme haline getirir.

Kuyubaşı ekipmanı ve manifold bağlantıları

Kuyu başında, Noel ağacı düzenekleri ve manifold bağlantıları, kuyunun üretim ömrü boyunca kuyu deliği basıncına karşı dayanıklı olması gereken cıvatalı bağlantılardır. B7 saplama cıvataları, API 6A ve ASME dereceli ekipmanlar için çekme kapasitesi sağlarken, yüzey ortamı ve üretilen akışkan sıcaklıkları arasındaki geniş sıcaklık dalgalanmalarında boyutsal stabiliteyi korur.

LNG kriyojenik altyapısı

LNG depolama ve aktarma ekipmanı ise tam tersi bir zorluk ortaya koyuyor: sıcaktan ziyade aşırı soğuk. Standart B7 alaşımlı çelik, sıfırın altındaki sıcaklıklarda darbe dayanıklılığını kaybeder, bu nedenle LNG uygulamaları farklı bir kalite gerektirir. Bu hizmetlerimiz için ASTM A320 L7 dişli çubuklar, kriyojenik ve düşük sıcaklıkta hizmet için sertifikalı doğru spesifikasyona sahip olup B7'nin karşılamadığı darbe dayanıklılığı gereksinimlerine göre tasarlanmıştır.

B7 ve Yüksek Mukavemetli Alternatifler: Doğru Kaliteyi Seçmek

B7, çoğu yüksek basınçlı yağlı ve gazlı cıvatalama için doğru seçimdir ancak her uygulama için doğru seçim değildir. Bir varyantın veya alternatifin ne zaman belirtilmesi gerektiğini anlamak, hem eksik spesifikasyonları hem de gereksiz maliyetleri önler.

B7 ve 8. Sınıf (A354 BD)

A354 Sınıf BD, B7'den daha yüksek çekme mukavemetine sahiptir (yaklaşık 125 ksi'ye karşı minimum 150 ksi) ve ortam sıcaklıklarında otomotiv şasisi ve ağır yapısal uygulamalar için standarttır. Temel ayrım ısı direncidir. B7, yaklaşık 450°C'ye kadar anlamlı gücünü korur; 8. sınıf alaşımlı çelik bunu yapmaz. Yüksek sıcaklıklarda petrol ve gaz flanşlı servis için, çekme mukavemeti karşılaştırmasından bağımsız olarak B7 doğru spesifikasyondur. Sınıf 8, maksimum statik mukavemetin tasarım kısıtlaması olduğu ortam sıcaklığında yapısal cıvatalamaya uygundur.

B7 ve B7M (kötü hizmet ortamları)

B7M, aynı alaşımın daha düşük sertlikte bir çeşididir ve B7'nin 35 HRC'si yerine maksimum 22 HRC'ye üretilir. Daha düşük sertlik, ıslak hidrojen sülfit içeren ortamlarda sülfit stres çatlamasına (SSC) duyarlılığı önemli ölçüde azaltır; bu durum, NACE MR0175/ISO 15156'da "ekşi servis" olarak tanımlanır. Boru hattı veya gemi, ekşi ham petrol veya sulu fazda H₂S içeren gaz taşıyorsa, gerekli spesifikasyon B7 standardı değil, B7M'dir. Takas, bağlantı tasarımını etkileyen daha düşük çekme ve akma dayanımıdır. B7 Standardı, belirtildiği gibi ekşi hizmet için kabul edilemez; sertlik tavanı çok yüksektir.

B7 ve B16 (450°C'nin üstünde)

B7'nin sıcaklık tavanının üzerindeki uygulamalar için (bazı reformasyon reaktörleri, buhar kızdırıcı flanşları ve yüksek sıcaklıkta enerji üretimi cıvataları) ASTM A193 B16 (bir krom-molibden-vanadyum alaşımı), B7'nin gevşemeye başladığı sıcaklıklarda mukavemeti korur. B16 önemli bir maliyet primi taşır ve uzmanlık sınıfıdır; yükseltmeden önce gerçek servis sıcaklığını tasarım kodu gerekliliklerine göre doğrulayın.

Agresif Ortamlarda Hizmet Ömrünü Uzatan Yüzey İşlemleri

B7'nin alaşımlı çelik bileşimi mükemmel mekanik performans sağlar ancak mütevazı bir doğal korozyon direnci sağlar. Açık deniz platformlarında, kıyı rafinerilerinde, kimyasal işleme ortamlarında ve döngüsel neme maruz kalan herhangi bir hizmette yüzey işlemi, bağlantı elemanı grubunun bakım aralığı ve toplam hizmet ömrü açısından birincil faktördür.

Dakromet kaplama

Dacromet, zorlu korozyon ortamlarında B7 saplamalara yönelik spesifikasyon işlemidir. Yaklaşık 300°C'de kürlenen su bazlı bir çinko-alüminyum pul sistemi olan kaplama, standart testlerde 500-1.000 saat nötr tuz püskürtme direnci sağlar ve elektrolizle kaplanmış çinkodan önemli ölçüde daha iyi performans gösterir. Kritik olarak Dacromet, elektrokimyasal işlemler olmadan uygulanır; bu, hidrojen emiliminin ve hidrojen gevrekleşmesi riskinin olmadığı anlamına gelir. Kırılganlığın sorun teşkil ettiği yüksek mukavemetli B7 bağlantı elemanları için bu önemlidir. 8-12 mikronluk film kalınlığı, kaplanmış dişlerin, sıcak daldırmalı galvanizlemenin gerektirdiği aşırı diş açmaya gerek kalmadan tolerans sınıfında kalmasına olanak tanır.

PTFE sonkat

Dacromet üzerine uygulanan bir PTFE katmanı, büyük çaplı saplama cıvata düzeneklerinin montajı sırasında tork dağılımına neden olan diş sürtünmesi sorununu giderir. Çok cıvatalı flanş düzenindeki tüm saplamalar boyunca tekdüze sürtünme katsayısı, sızdırmaz bir bağlantının temeli olan tutarlı conta oturma gerilimi elde etmek için gereklidir. PTFE son kat aynı zamanda montaj torklarının yüksek olduğu geniş çaplı saplamalarda (M27 ve üzeri) sürtünme riskini de azaltır.

Çinko kaplama

Elektroliz kaplamalı çinko, orta dereceli iç mekan veya korunaklı dış ortamlardaki B7 çubukları için yeterli koruma sağlar. Açık deniz hizmetleri, kıyı tesisleri veya kimyasal sıçramaların olduğu ortamlar için belirtilmemiştir. Ana avantaj maliyet ve bulunabilirliktir; Kurulum ortamının agresif olmadığı genel amaçlı yüksek dayanımlı endüstriyel uygulamalar için çinko kaplamalı B7 ekonomik bir seçimdir.

Tedarik Kontrol Listesi: B7 Dişli Çubuklar Sipariş Etmeden Önce Doğrulanması Gerekenler

Düzenlenmiş basınçlı ekipman servisi için B7 dişli rotlar, boyut kontrolü ve görsel incelemenin ötesine geçen dokümantasyon ve doğrulama gerektirir. Aşağıdaki kontrol listesi, petrol ve gaz, petrokimya ve enerji üretimi uygulamalarına yönelik tedarik için minimum kalite gerekliliklerini yansıtmaktadır.

• EN 10204 3.1 veya 3.2'ye göre freze testi sertifikaları (MTC): Siparişinizde kullanılan malzemenin özgül ısısına ilişkin kimyasal bileşimi ve mekanik test sonuçlarını doğrulayın. Sertifikalı MTC'ye sahip olmayan B7, kritik hizmet için kabul edilemez. Sertifikadaki ısı numarası fiziksel ürün partisine ait olmalıdır.
• Sertlik testi kayıtları: Isıl işlemin hedef aralığa ulaştığını (standart B7 için tipik olarak 26-35 HRC) ve hiçbir parçanın 35 HRC'yi aşmadığını doğrulayın. Maksimum sertlik değerinin aşılması, hizmet sırasında stres korozyonu çatlaması için birincil risk faktörüdür.
• İplik göstergesi denetimi: Herhangi bir yüzey işlemi uygulandıktan sonra kaplanmış diş boyutlarının belirtilen tolerans sınıfı (metrik için 6g, birleştirilmiş inç için 2A) dahilinde kaldığını doğrulayın. Dacromet iplikleri tolerans dahilinde tutar; Sıcak daldırma galvanizlemede genellikle kaplama sonrası diş takibi yapılmaz.
• Somun eşleştirme onayı: Tam kapsamlı hizmet için B7 çubukları ASTM A194 Sınıf 2H ağır altıgen somunlarla eşleştirilmelidir. Bizim yüksek mukavemetli çubuk ve saplama cıvata düzenekleri için ağır altıgen somunlar Tam montaj uyumluluğu için eşleşen diş standartları ve yüzey işlemleri mevcuttur.
• Tuz püskürtme test verileri: Dacromet veya diğer özel kaplamalar için, sevkıyattan önce kaplama sisteminin kararlaştırılan korozyon direnci özelliklerini karşıladığını doğrulayan üçüncü taraf veya şirket içi tuz püskürtme testi sonuçlarını talep edin.
• Konu standardı ve boyutsal özellikler: Metrik (ISO, DIN 975/976) veya inç serisi (ASME B18.31.3) diş açmayı, nominal çapı, adımı ve uzunluğu onaylayın. Basınçlı kap servisi için geçerli tasarım kodunu (ASME Bölüm VIII, EN 13445) belirtin, böylece tedarikçi flanşlı bağlantı cıvatası uzunluğu gerekliliklerine boyutsal uygunluğu doğrulayabilir.
• Özel uzunluk ve OEM yeteneği: Tutarlı cıvata uzunluğu gereksinimleri olan büyük projeler için önceden kesilmiş çubukların sipariş edilmesi, yerinde hazırlık süresini ve malzeme israfını azaltır. Standart dışı uzunluklar için minimum sipariş miktarlarını ve üreticinin özel geometri gereksinimleri için çizimlere veya numunelere OEM üretimi sunup sunmadığını onaylayın.

B7 dişli çubukların ve saplamaların entegre üretim kapasitesine (soğuk şişirme, diş haddeleme, ısıl işlem ve tek bir kalite yönetim sistemi altında yüzey işlemi) sahip bir üreticiden tedarik edilmesi, kritik hizmet uygulamalarının talep ettiği izlenebilirliği ve parti tutarlılığını sağlar. Standart ticari aralıkların dışındaki spesifikasyonlar için özel üretim kapasitesi, bir tedarikçinin mühendislik spesifikasyonunun gerektirdiğini gerçekten sağlayıp sağlayamayacağını belirleyen belirleyici faktördür.
