Ahşap için Düğme Başlı Vidalar: Tasarım, Tahrik Tipleri ve Tedarik Kılavuzu

Düğme Başlı Vidayı Farklı Kılan Nedir?

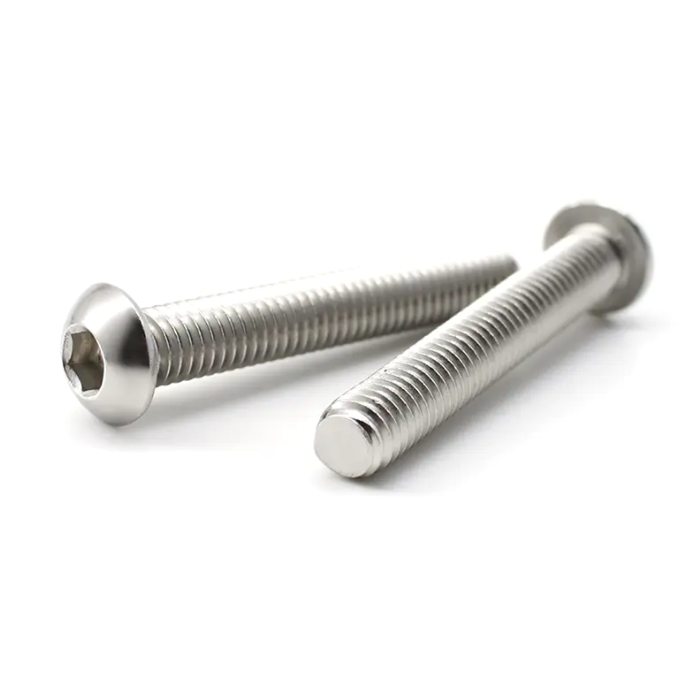

A düğme başlı vida yüzeyden yalnızca birkaç milimetre yükselen kubbeli bir profile sahip, alçak ve yuvarlak bir şekilde oturuyor. Bu şekil dekoratif bir dolgu değildir - bağlantı elemanı montajdan sonra görünür kaldığında ahşap işçilerinin bir tava başlığı veya yuvarlak bir başlık üzerinden bu kafa tipine ulaşmasının nedeni budur.

Bunu, aynı hizada oturması için havşa başlı bir pilot deliğe ihtiyaç duyan düz başlı bir vidayla veya daha yüksek ve daha kare oturan bir tava başlığıyla karşılaştırın. Düğmeli kafa farkı ortadan kaldırır: Bir sürücüyü sıkıca tutacak kadar gururludur, ancak kumaşın, ellerin veya giysilerin ona takılmayacak kadar yuvarlaktır. Örneğin, 8 No'lu (4 mm) bir vidada, kafa çapı tipik olarak 8 mm civarındadır ve kafa yüksekliği 2,8 mm'ye yakındır; mobilya kenarlarında, çekmece kızaklarında veya açıkta kalan doğramalarda göze batmayacak kadar küçüktür.

Altındaki iplik de amaca yönelik olarak üretilmiştir. Ahşap vidaları, makine vidalarına göre daha kalın bir adım ve daha keskin bir diş açısı kullanır; bu, bağlantı elemanının önceden açılmış bir deliğe güvenmek yerine lifli malzemeye doğru kendi yolunu kesmesine olanak tanır.

Sürücü Tipleri: Oluklu, Pozi ve Torx Seçenekleri

Kafa şekli dikkat çeker ancak tahrik tipi vidanın gerçekte ne kadar iyi takılacağına karar verir. Düğme başlı ağaç vidası kataloglarına üç seçenek hakimdir.

• Oluklu tahrik - düz uçlu tornavida görünümünün estetiğin bir parçası olduğu dönem mobilya reprodüksiyonunda ve dekoratif donanımda yaygın olan geleneksel tek oluklu tasarım
• Pozi sürücüsü — ekstra flanşlara sahip çapraz şekilli bir girinti, uç dışarı çıkmadan önce standart bir Phillips'ten daha fazla tork aktarımı sağlar
• Torx (yıldız) tahrik — ucu neredeyse tamamen temas alanıyla kavrayan altı noktalı bir girinti, bu nedenle üretim montaj hatlarına hakimdir

Elle çalıştırılan veya düşük hacimli işler için yarıklı veya Pozi vidalar uygundur. Herhangi bir gerçek hacimde motorlu montaj için, Torx düğme başlıkları soyulmuş kafaları ve sürücünün kaymasını önemli ölçüde azaltır; daha az reddedilen parça, üretim alanında daha az yeniden çalışma.

Malzemeler ve Korozyon Direnci

İki paslanmaz sınıfı hemen hemen her ahşap uygulamasını kapsar: A2 (304'e eşdeğer) ve A4 (316'ya eşdeğer). A2, iç mekan mobilyalarını, dolapları ve genel iç doğramaları sorunsuz bir şekilde yönetir. Günlük neme karşı dayanıklıdır ve çevresindeki ahşabı lekelemez.

A4/316, deniz döşemeleri, dış mekan mobilyaları ve tuzlu havaya veya kıyı nemine maruz kalan her şeyden daha yüksek fiyatını alıyor. 316 paslanmaz malzemeye eklenen molibden, klorür ağırlıklı ortamlarda sonunda 304'ü bozan çukurlaşma korozyonuna karşı direnç gösterir. Kıyı yapıları veya nemli iklime sahip ihracat pazarları için kaynak kullanan alıcılar, başlangıçtan itibaren A4'ü belirtmelidir; görünür pasın ardından projenin ortasında kaliteleri değiştirmek, donanımın değiştirilmesi ve çoğu zaman etrafındaki ahşabın yeniden cilalanması anlamına gelir.

Bitirmek de önemli. Doğal paslanmaz kaplama standarttır ancak koyu, az parlamalı bağlantı elemanının çevredeki donanımla eşleştiği projeler için talep üzerine siyah oksit veya kimyasal siyah kaplamalar da mevcuttur.

Boyutlandırma Standartları: Metrik DIN ve Imperial ASME

Ağaç vidası boyutları iki standart aileden birini takip eder ve bunların karıştırılması şantiyede gerçek montaj sorunlarına neden olur.

Metrik düğme başlı ağaç vidaları tipik olarak DIN 96 (yarıklı) veya DIN 7996Z (Pozi/çapraz girintili) standartlarını takip eder; çapları kabaca 2,5 mm'den 6 mm'ye ve uzunlukları 10 mm'den 120 mm'ye kadar değişir. Bunlar Avrupa ve Asya tedarik zincirlerine hakimdir ve bu bölgelerdeki CNC kesim donanımların çoğu doğrudan DIN boyutlarına referans verir.

Imperial ahşap vidaları bunun yerine, ABD pazarı için kafa geometrisini, diş uzunluğunu ve ölçü boyutunu belirleyen oluklu ve girintili başlı ahşap vidaları için ASME boyut standardını takip eder. Bu standart kapsamındaki bir No.8 vida, bir metrik M4 ile otomatik olarak değiştirilemez; iki boyut teknik özellikler sayfasında benzer görünse de diş adımı, ana çap ve kafa profili biraz farklıdır.

Uluslararası kaynak kullanan alıcılar için, bir satın alma siparişini tamamlamadan önce tedarikçinin hangi standarda göre teklif verdiğini doğrulamak önemlidir; buradaki uyumsuzluk, montaj hattındaki gecikmelerin en yaygın nedenlerinden biridir.

Düğme Başlı Ağaç Vidalarının Kullanıldığı Yerler

Alçak, yuvarlak profil, düğme başlı vidaların son montajdan sonra bağlantı elemanının görünür kaldığı her yere doğal bir şekilde oturmasını sağlar. Mobilya üreticileri bunları açıktaki çerçeve birleşim yerlerinde, çekmece kızaklarında ve gömme düz başlığın yerinde görünmeyeceği raf desteklerinde kullanır. Dolap ve dolap sistemi üreticileri, kubbeli başlık depolanan eşyaları takmayacağından ayarlanabilir raf donanımı için bunları tercih ediyor.

Dış mekan uygulamaları aynı kafa şekline dayanıyor ancak A4 paslanmaza geçiyor: güverte rayı dolgusu, pergola çıtaları ve dış kaplamanın tümü, korozyona dayanıklı ve çıplak ayakları veya kıyafetleri yakalamayacak kadar aynı hizada kalan bir bağlantı elemanından yararlanıyor. Torx tahrikli düğme başlıkları, otomatik montajın güvenilir, kırılmaya karşı dirençli bir sürücüye ihtiyaç duyduğu düz paketli ve demonte mobilyalarda da yoğun olarak karşımıza çıkıyor.

Toplu Siparişlerde Doğru Tedarikçiyi Seçmek

Perakende listelemeleri bir avuç vida için işe yarar. Üretim süreçleri farklı bir görüşmeyi gerektirir; tolerans tutarlılığı, minimum sipariş miktarları ve bir tedarikçinin 500.000 birimlik bir parti için 50 adetlik bir numunede olduğu gibi spesifikasyonlara sahip olup olamayacağı hakkında bir konuşma.

Güvenilir bir toplu tedarikçiyi daha sonra baş ağrısına neden olacak bir tedarikçiden ayıran birkaç soru var:

1. Sipariş edilen paslanmaz kalitesi için değirmen test sertifikaları veya uygunluk belgesi verebilirler mi?
2. Standart katalog boyutlarının dışındaki özel kafa çaplarını, diş uzunluklarını veya tahrik türlerini destekliyorlar mı?
3. Tekrarlanan siparişe karşı ilk üretim çalıştırması için gerçekçi teslim süresi nedir?
4. Hem DIN hem de ASME referanslarına göre mi yoksa yalnızca bir standart aileye göre mi denetim yapıyorlar?

Bir distribütör kataloğundan yeniden satış yapmak yerine doğrudan düğme başlı ahşap vidaları üreten bir fabrika, genellikle özel uzunluklar, kaplamalar ve ambalajlar konusunda hazır tedarikçilerin yapamayacağı şekilde esneklik gösterebilir. Bu, özellikle tek boyutlu bir uyumsuzluğun tüm montaj hattının yeniden şekillendirilmesi anlamına geldiği projeler için, bir satın alma siparişini kilitlemeden önce kontrol edilmeye değer boşluktur.
