Cıvata Derecesi Numarası Neden Size Mukavemet Formülünü Anlatıyor?
Her yüksek mukavemetli cıvata başlığına basılan iki haneli özellik sınıfı rastgele değildir; tek bir işarette iki mekanik özelliği kodlar. Örnek olarak 10.9 derecesini ele alalım: ilk sayı olan 10, minimum 1.000 MPa gerilme mukavemetini belirtirken, ondalık sayıdan sonraki rakam olan 9, minimum 900 MPa akma mukavemetini veren 0,9'luk akma-gerilme oranını temsil eder. Sınıf 8.8 de aynı mantığı izler: 800 MPa çekme, 640 MPa verim. ISO 898-1 kapsamında standartlaştırılmış ve Çin'in GB/T 3098.1 standardı ile uyumlu hale getirilmiş bu sistem, mühendislerin ayrı bir veri sayfasına başvurmadan yük taşıma parametrelerini doğrudan kafa işaretinden okuyabileceği anlamına gelir.
Çelik yapı bağlantıları için GB/T 1228 ve GB/T 3632 kapsamında belirtilen iki kalite 8,8 ve 10,9'dur. Sınıf 10.9, %25-40 fiyat primiyle 8.8'e göre kabaca %30 daha fazla çekme kapasitesi sunar; bu, cıvata sayısının azaltılmasının aynı zamanda açılan deliklerin sayısını da azalttığı ve eleman kesitini koruduğu yüksek çerçeveler, uzun açıklıklı çatılar ve ağır endüstriyel platformlar için mantıklı olan bir dengedir. Öte yandan, sınıf 8.8, genel yapısal imalat için varsayılan olarak kalmaya devam ediyor: uygun maliyetli, M12'den M36'ya kadar tüm standart boyutlarda yaygın olarak mevcut ve orta yük altında kirişten kolona bağlantıların çoğu için yeterli.
Önemli bir açıklama: Daha yüksek not her zaman daha iyi anlamına gelmez. Mukavemet arttıkça tokluk azalır ve hidrojen kırılganlığına karşı hassasiyet artar. 8.8'in yeterli olduğu durumlarda 10.9 sınıfının seçilmesi maliyeti artırır ve aşındırıcı ortamlarda stres korozyonu riskini artırır. Doğru yaklaşım, güvence için gereğinden fazla belirtmemek yerine, özellik sınıfını yapısal tasarımda hesaplanan bağlantı yükü ve güvenlik faktörüyle eşleştirmektir.
Büyük Altıgen ve Burulma Makası: Projeniz için Doğru Bağlantı Tipini Seçme
Çelik Yapı Yüksek Mukavemetli Cıvatalar Çin ulusal standartlarına göre yapısal kullanıma yönelik iki temel konfigürasyon mevcuttur ve bunlar arasındaki seçim, kurulum hızını, maliyetini ve kalite kontrol sonuçlarını çoğu mühendisin başlangıçta fark ettiğinden daha fazla etkiler.
Büyük Altıgen Yüksek Mukavemetli Cıvatalar (GB/T 1228)
Büyük altıgen cıvatalar daha geleneksel tiptedir ve uyumlu somunlar ve sertleştirilmiş rondelalarla birlikte kullanılır. Ön gerilim, bir tork anahtarı aracılığıyla kalibre edilmiş bir tork uygulanarak elde edilir. Bu, montajcıya hassas kontrol sağlayarak onları dinamik yük taşıyan bağlantılar (vinç kirişleri, köprü tabliyeleri ve titreşime veya döngüsel gerilime maruz kalan yapılar) için çok uygun hale getirir. Tork kontrol yöntemi spesifikasyonlara sıkı sıkıya bağlı kalmayı gerektirir: düşük torklama yetersiz ön gerilime neden olur, aşırı torklama ise cıvatanın kırılmasına veya dişin soyulması riskine neden olur. Büyük projeler için tork anahtarı kalibrasyonunun günlük olarak doğrulanması gerekir.

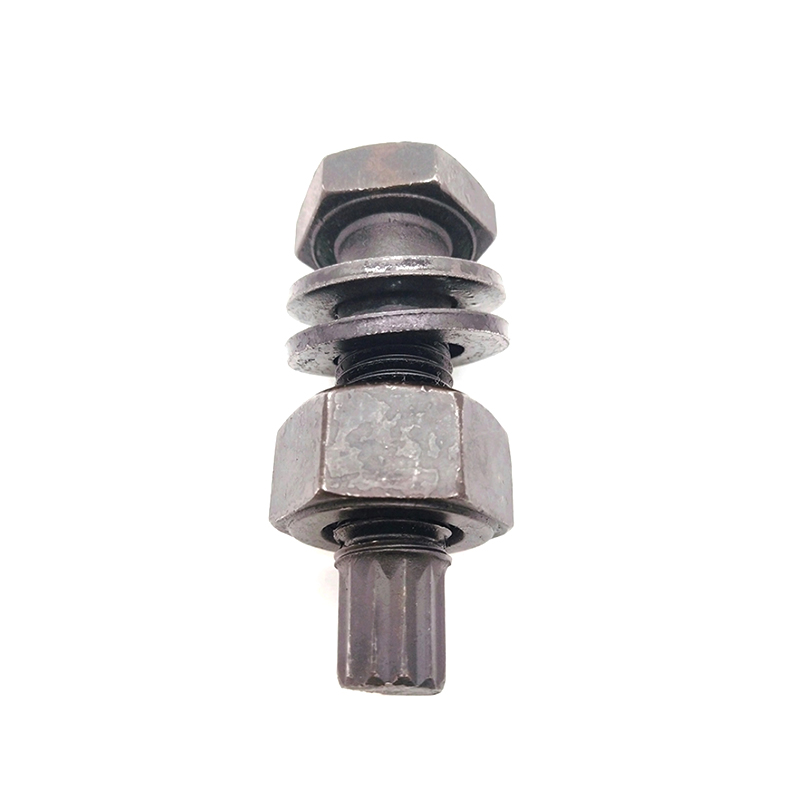

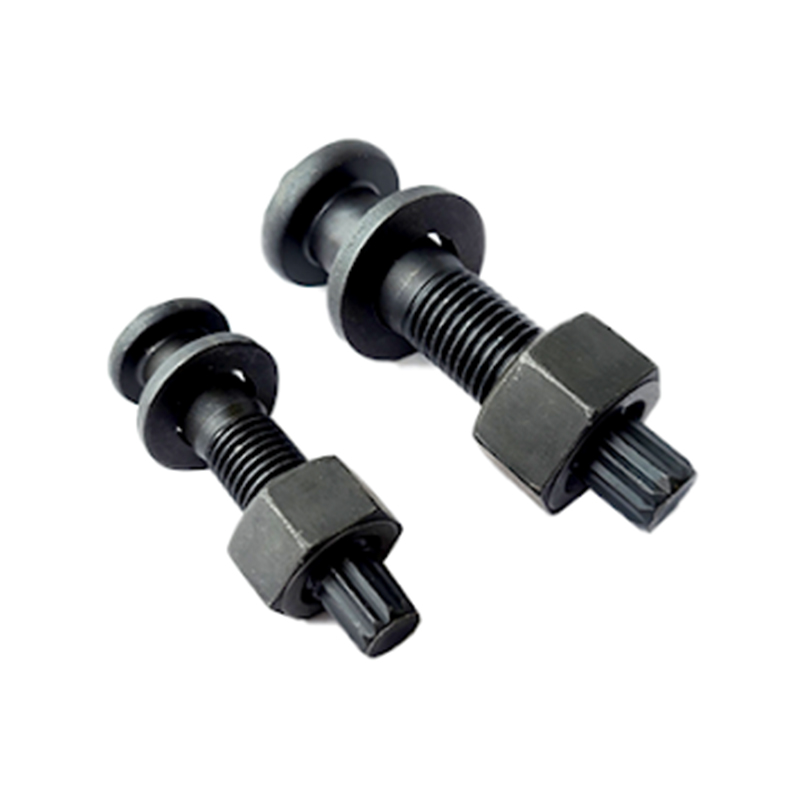

Burulma Kesme Yüksek Mukavemetli Cıvatalar (GB/T 3632)
Burulma kesme cıvatalarında sapın ucunda bir kılkuyruk bulunur. Kurulum sırasında, özel bir elektrikli anahtar hem somunu hem de kıl kuyruğunu aynı anda kavrar. Sıkma ilerledikçe, cıvata belirtilen ön gerilime ulaştığında, önceden tasarlanmış bir kırılma oluğunda kıl kuyruğu kesilerek tork ölçümü ihtiyacını ortadan kaldırır. Kesilen kılkuyruk, kurulumun eksiksiz ve doğru olduğunun görsel onayıdır. Bu kendini gösteren mekanizma, burulma kesme cıvatalarının sahada incelenmesini önemli ölçüde daha hızlı hale getirir ve operatörün becerisine olan bağımlılığı azaltır. Montaj verimliliğinin inşaat programını doğrudan etkilediği yüksek binalarda ve geniş açıklıklı çelik yapılarda tercih edilir.
Pratikteki ödünleşim basittir: burulma kesme cıvatalarının parça başına maliyeti daha fazladır ve özel elektrikli anahtarlar gerektirir. Bir anahtarın sahada arızalanması durumunda çalışma durdurulur. Büyük altıgen cıvatalar standart aletlerle evrensel olarak daha uyumludur ve aletin kullanılabilirliği belirsiz olduğunda veya bağlantı tasarımı aşamalı inşaat sırasında yeniden torklama gerektirdiğinde daha iyi bir seçimdir.
| Karşılaştırma Boyutu | Büyük Altıgen (GB/T 1228) | Burulma Makası (GB/T 3632) |
| Ön Germe Yöntemi | Tork anahtarı kalibrasyonu | Kılkuyruk kopması (kendini gösteren) |
| Kurulum Hızı | Orta | Hızlı |
| Saha Denetimi | Torkun yeniden kontrol edilmesi gerekir | Yalnızca görsel onay |
| Araç Bağımlılığı | Standart tork anahtarları | Tescilli elektrik anahtarı gereklidir |
| Tipik Uygulama | Dinamik/döngüsel yük yapıları | Yüksek katlı, geniş açıklıklı çerçeveler |
| Birim Maliyet | Daha düşük | Daha yüksek |
Su Verme ve Temperleme Çeliği Cıvatalamak İçin Gerçekte Ne Yapar? ve Yapısal Birleşimlerde Neden Önemlidir?
"Su verilmiş ve temperlenmiş" ifadesi, GB/T 1228, GB/T 3632 ve bunların uluslararası eşdeğerleri de dahil olmak üzere neredeyse tüm yüksek mukavemetli cıvata spesifikasyonlarında yer almaktadır. Genel bir kalite iddiası olarak ele almak yerine bu ısıl işlem döngüsünün gerçekte neyi başardığını anlamak, satın alma mühendislerinin tedarikçi kapasitesini değerlendirmesine ve kritik bağlantılardaki arızaları önlemesine yardımcı olur.
Söndürme, krom, molibden ve titanyum gibi alaşım elementleri çelik matris içinde tamamen çözünene kadar cıvatanın 880-960°C'nin üzerine (alaşım bileşimine bağlı olarak) ısıtılmasını içerir. Cıvata daha sonra sıvı bir ortamda hızla soğutularak mikro yapı sert ama kırılgan bir martensit fazına kilitlenir. Bu aşamada cıvata maksimum sertliğe sahiptir ancak gerilim altında çatlamaya karşı tehlikeli derecede hassastır. Hemen ardından temperleme yapılır: iç gerilimleri azaltmak ve kırılgan martensiti ince temperlenmiş sorbit yapısına dönüştürmek için cıvata 420–600°C'ye yeniden ısıtılır. Bu, söndürme sırasında elde edilen yüksek mukavemeti korurken tokluğu da geri kazandırır.
Temperleme sıcaklığı, mukavemet ve tokluk arasındaki nihai dengeyi belirleyen temel değişkendir. Düşük sıcaklıklı ortamlarda (örneğin, kuzey iklimlerindeki dış mekan çelik yapıları) hizmet veren cıvatalar için temperleme, metalografik inceleme altında 1-3,5 dereceli bir mikro yapı üreterek sıfırın altındaki koşullarda yeterli darbe direncini sağlamalıdır. Diş çapı M20'yi aşan sınıf 8.8 cıvatalar için, tam cıvata kesiti boyunca yeterli sertleşebilirliği garanti etmek amacıyla Çin standartlarına göre alaşımlı çelik malzemeler ve vakumlu söndürme protokolleri gereklidir.
Shanghai Soverchannel Industrial Co., Ltd. ve üretim tesisi Nantong Jinzhai Hardware Co., Ltd.'de söndürme ve temperleme prosesi, cıvata performans gereksinimlerinin çoğu yapısal uygulamadan tartışmasız daha katı olduğu bir sektör olan otomotiv bağlantı elemanı endüstrisindeki uzun yıllara dayanan deneyime dayanan tam prosesli bir denetim sistemine entegre edilmiştir. Otomotiv sınıfı bağlantı elemanlarına uygulanan aynı metalurji disiplini, hem 8,8 hem de 10,9 performans seviyelerinde M12'den M36'ya kadar ürettiğimiz her Çelik Yapı Yüksek Mukavemetli Cıvatasına taşınmaktadır.
Cıvata Çapı Seçimi Çelik Yapı Bağlantılarında Bağlantı Verimliliğini Nasıl Etkiler?
Doğru cıvata çapını belirlemek yalnızca bağlantı plakasındaki delik boyutunu eşleştirmekle ilgili değildir; bağlantının kesme kapasitesini, bağlı elemanın net kesit alanını ve tasarım yükünü aktarmak için gereken cıvata sayısını doğrudan etkiler. Uygulamada, hafif endüstriyel çelik çerçevelerden uzun açıklıklı çatı makaslarına kadar uzanan projeler, M12–M36 aralığında bile farklı çap seçenekleri gerektirir.
- M16 ve M20 alçak endüstriyel binalarda ikincil kiriş bağlantıları, aşıklar, destekler ve kolon taban plakaları gibi daha hafif çelik yapıların beygirleridir. M20, kapasite ve delik delme maliyeti arasındaki denge nedeniyle genellikle birincil bağlantılar için yapısal kodlarda belirtilen minimum çaptır.
- M22 ve M24 orta aralığı kapsar: çok katlı çerçevelerde ana kirişten kolona moment bağlantıları, ağır vinç kirişi uç plakaları ve transfer yapıları. M20'den M22'ye geçiş, cıvata başına kesme kapasitesinde yaklaşık %20 artış sağlar; bu da sıkışık bağlantı bölgelerinde cıvata sayısını anlamlı ölçüde azaltabilir.
- M27 ve M30 ağır endüstriyel platformlar, köprü yaklaşım yapıları ve geniş açıklıklı uzay çerçeveleri gibi yüksek yük senaryolarında kullanılır. Bu çaplarda ön gerdirme için tork gereksinimleri önemli ölçüde artar ve takım seçimi sahada daha önemli bir lojistik husus haline gelir.

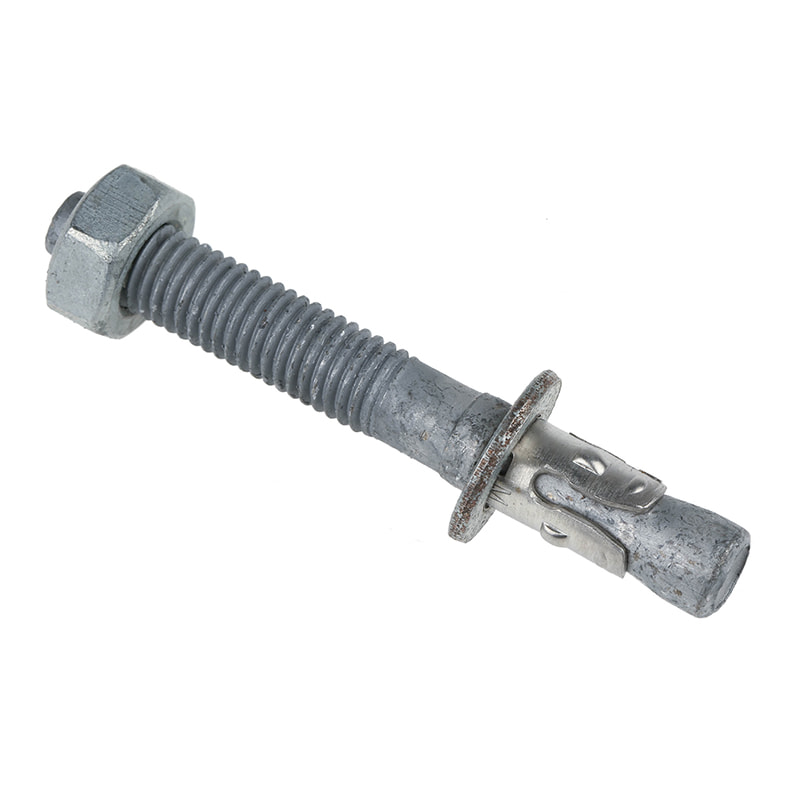

- M36 standart aralığın üst ucunu temsil eder ve genellikle ankraj cıvatası uygulamaları, çok ağır kolon ekleri veya erişim kısıtlamalarının bağlantı geometrisine fiziksel olarak sığabilecek cıvata sayısını sınırladığı bağlantılar için ayrılmıştır.
Çoğunlukla gözden kaçırılan faktörlerden biri cıvata çapı ile eleman kalınlığı arasındaki ilişkidir. Kesme kapasitesi kazanmak için cıvata çapının arttırılması, daha ince köşebent plakalarında veya uç plakalarda zımbalama kesme sorunları yaratabilir; bu da ya plaka kalınlığının arttırılmasını ya da daha yüksek cıvata sayısıyla daha küçük bir çapa dönüşü gerektirir. Yapısal detaylandırıcılar ve bağlantı mühendisleri, varsayılan olarak mevcut en büyük çapı kullanmak yerine yinelemeli hesaplama yoluyla bu dengelemeyi genellikle optimize eder.
Yüksek Mukavemetli Yapısal Cıvatalar için Ön Germe Yöntemleri: Tork Kontrolü, Somun Dönüşü ve Doğrudan Gerilme Göstergeleri
Doğru cıvata ön geriliminin elde edilmesi, yüksek mukavemetli sürtünme tipi bağlantıyı basit bir rulman bağlantısından ayıran şeydir. Ön gerilim, sürtünmeye neden olan bağlı çelik yüzeyler arasındaki kenetleme kuvvetini oluşturur ve kayma açısından kritik bir bağlantıda yükü aktaran cıvata kesme kuvveti değil, bu sürtünmedir. GB/T 1228 kapsamında, her biri farklı kalite kontrol sonuçlarına sahip üç kurulum yöntemi tanınmaktadır.
Tork Kontrol Yöntemi
Büyük altıgen cıvatalar için en yaygın kullanılan yaklaşım. Kalibre edilmiş bir tork anahtarı, gerçek kurulum araçları kullanılarak temsili cıvata düzeneklerinin günlük testlerinden elde edilen önceden hesaplanmış bir tork değerini uygular. Tork ve ön gerilim arasındaki ilişki diş sürtünmesinden, somun yüzeyi sürtünmesinden ve yüzey yağlamasından etkilenir; bu nedenle tork değerinin genel bir tablodan alınmadan, o günün işi için planlanan tam bağlantı elemanı partisi ve takım konfigürasyonu kullanılarak doğrulanması gerekir.
Somun Çevirme Yöntemi
Bir bağlantıdaki tüm cıvatalar ilk önce tam sıkı bir duruma gelene kadar (standart bir anahtar kullanan bir kişinin hissettiği direnç veya bir darbeli anahtarın birkaç darbesi) sıkılır. Daha sonra somun, sıkı konumdan belirli bir açıyla döndürülür (tipik olarak cıvata uzunluğuna ve kavrama uzunluğuna bağlı olarak tam dönüşün 1/3 ila 2/3'ü). Bu yöntem, sürtünme değişkenliğine daha az duyarlı olduğundan bazı uygulamalarda tork kontrolünden daha güvenilir kabul edilir. Ancak açı ölçümünün doğru olması için başlangıçtaki sıkı konumun net bir şekilde işaretlenmesi gerekir.
Burulma Kayması Kendiliğinden Belirlenen Yöntem (GB/T 3632)
Yukarıdaki cıvata tipi karşılaştırmasında belirtildiği gibi, önceden tasarlanmış bir kesme oluğundaki kılkuyruk kırılması, tork ölçümü veya açısal dönüş takibi gerektirmeden mekanik bir ön gerilim garantisi sağlar. Kurulum sonrası inceleme basittir: kıl kuyruğu sağlam olan herhangi bir cıvata düzgün şekilde sıkılmamıştır. Kurulumdan sonra, kritik bağlantılarda, özellikle sismik bölgelerde veya dinamik yüklemeye maruz kalan yapılarda, tahribatsız değerlendirme kullanılarak doğrulama testleri veya cıvata gerginliği kalibrasyon kontrolleri yapılmalıdır.
OEM ve Standart Dışı Yüksek Mukavemetli Cıvata İmalatı: Standart Boyutlar Yetersiz Kaldığında
Her çelik yapı bağlantısı katalogdaki standart M20 veya M24 cıvatayla çözülemez. Retrofit projeleri, özel üretim bağlantı donanımları, tescilli yapısal sistemler ve özel endüstriyel ekipmanlar sıklıkla GB/T 1228 veya GB/T 3632'nin boyutsal kapsamı dışında kalan bağlantı elemanları talep eder. Burası, OEM ve standart dışı üretim kapasitesinin bir pazarlama iddiasından ziyade gerçek bir farklılaştırıcı haline geldiği yerdir.
Shanghai Soverchannel Industrial Co., Ltd., üretim üssü Nantong Jinzhai Hardware Co., Ltd. aracılığıyla faaliyet gösteren bir OEM/ODM Çelik Yapı Yüksek Mukavemetli Cıvata üreticisi ve fabrikasıdır. Şirketin otomotiv bağlantı elemanları alanındaki geçmişi özellikle burada geçerlidir: otomotiv endüstrisi rutin olarak mekanik özellik sapmasına sıfır toleransla karmaşık standart dışı bağlantı elemanı geometrileri (flanş başlıkları, küçültülmüş sap bölümleri, özel diş formları ve sıkı boyut toleransları) talep eder. Bu mühendislik ve üretim disiplini doğrudan yapısal bağlantı elemanının kişiselleştirilmesine aktarılıyor.
Çelik Yapı Yüksek Mukavemetli Cıvatalar Shanghai Soverchannel Industrial Co., Ltd.'nin özel yetenekleri şunları içerir:
- Kalın bağlantı paketleri veya uzun erişimli uygulamalar için standart dışı sap uzunlukları ve standart aralığın dışındaki kavrama uzunlukları
- Belirli bağlantı geometrisi gereksinimleri için özel diş adımları veya kısmi diş konfigürasyonları
- Özel şekilli sabitleme bileşenleri - T cıvatalar, ankraj çubuğu düzenekleri, kaynak saplamaları ve karmaşık şekillendirilmiş parçalar - müşteri çizimlerine göre üretilmiştir
- Sertlik doğrulaması, çekme testi ve metalografik inceleme raporları dahil olmak üzere standart dışı öğeler için tam süreçli mekanik özellik sertifikasyonu
Standart dışı yüksek mukavemetli cıvatalar için temel teknik gereklilik, geometri değişikliklerinden bağımsız olarak malzeme spesifikasyonunun ve ısıl işlem protokolünün korunması gerektiğidir. Standart dışı sap uzunluğu, gerekli performans seviyesi için seçilen alaşımlı çelik kullanılarak uygun su verme ve temperleme ihtiyacını değiştirmez. Güvenilir OEM üreticileri, standart olmayan cıvataları donanım varyasyonları olarak değil, mühendislik bileşenleri olarak ele alır.
