neden Silindir Kafası Cıvataları Standart Bağlantı Elemanlarından Daha Yüksek Yorulma Direnci Talep Edin
Tipik bir dizel motor silindiri dakikada 1.500 ila 3.500 kez ateşlenir. Her bir yanma olayı, eksenel bir şok yükünü doğrudan silindir kapağı cıvata sapına iletir ve bu döngü, motorun tüm hizmet ömrü boyunca asla durmaz. Bu, tork uygulandığında yükün sabit olduğu yapısal montajlarda kullanılan statik sıkıştırma cıvatalarından temel olarak farklıdır. Silindir kapağı cıvatalarının, ağır hizmet dizel uygulamalarında milyonlarca termal genleşme ve büzülme döngüsü, yüksek frekanslı titreşim ve 200 bar'ı aşabilen anlık basınç artışları boyunca ön yükünü sürdürmesi gerekir.
En çok korkulan başarısızlık modu ani kırılma değil, yorgunluğun gevşemesidir. Zamanla, diş kökündeki mikroplastik deformasyon, cıvata ön yükünü kademeli olarak azaltır ve sıkma kuvveti, kafa contasını sızdırmaz tutmak için gereken eşiğin altına düştüğünde, yanma gazları bağlantıyı atlamaya başlar. O zamana kadar hasar daha da artıyor: her kaçak olayı conta oturma yüzeyini daha da aşındırıyor ve cıvata sapının delikteki kısmi tutukluğu bir sonraki servis aralığını çok daha yıkıcı hale getiriyor.
Şu tarihte: Shanghai Soverchannel Industrial Co., Ltd. Yorulma direncine yaklaşım malzeme seçimi aşamasında başlar. Şirketin üretim tesisi Nantong Jinzhai Hardware Co., Ltd.'deki mühendislik ekibi, basitçe bir mukavemet derecesi belirleyip devam etmek yerine, alaşımı ve ısıl işlem protokolünü tamamlamadan önce her bir motor uygulaması için gerçek gerilim oranını (minimumdan maksimuma döngüsel gerilim) değerlendirir. Bu uygulama öncelikli metodoloji, hassas otomotiv bağlantı elemanı üretimini ticari cıvata üretiminden ayıran şeydir.
Yüksek Performanslı Silindir Kafası Cıvatalarında Kullanılan Malzeme Kaliteleri: Pratik Bir Karşılaştırma
Tüm yüksek mukavemetli cıvatalar eşit şekilde üretilmemiştir ve silindir kapağı uygulamaları için kalite seçimi, bağlantı elemanının motor bakım aralığına dayanıp dayanamayacağını veya zamanından önce arızalanıp arızalanmayacağını doğrudan belirler. Aşağıdaki tablo en sık belirtilen malzeme gruplarını karşılaştırmaktadır:
| Malzeme / Sınıf | Çekme Dayanımı | Temel Avantaj | Tipik Uygulama |
| Karbon Çelik (Sınıf 10.9) | ≥1040 MPa | Uygun maliyetli, yaygın olarak kullanılabilir | Binek araç benzinli motorlar |
| Karbon Çelik (Sınıf 12.9) | ≥1220 MPa | Daha yüksek ön yükleme kapasitesi | Performans benzini ve hafif dizel |
| Alaşımlı Çelik (Cr-Mo) | 1100–1300 MPa | Üstün yorulma sınırı, yüksek sıcaklıkta iyi tutma | Ağır hizmet dizel, inşaat makinesi motorları |
| Paslanmaz Çelik (A4-80) | ≥800 MPa | Korozyona dayanıklılık, deniz/nemli ortamlar | Deniz motorları, enerji santrali yardımcıları |
| Özel Alaşımlı Çelik (Ni-Cr-Mo) | 1300–1500 MPa | Maksimum yorulma direnci, yüksek sıcaklıkta tokluk | Enerji santrali jeneratörleri, yarış motorları |
Özel alaşımlı çelik bağlantı elemanları üreticisi olarak Shanghai Soverchannel Industrial Co., Ltd., yalnızca kullanıma hazır çubuk stoğu satın almak yerine, Ni-Cr-Mo alaşımlı cıvata boşluklarını müşteri tanımlı kimya pencerelerine göre özel olarak tasarlar. Bu, çentik hassasiyetinin ve sertleşebilirlik profilinin, enerji üretiminde ve ağır makine motorlarında kullanılan daha büyük çaplı başlı cıvatalar (M14 ve üzeri) için oldukça önemli olan hedef cıvata çapı ve diş adımına göre ayarlanmasına olanak tanır.
Diş Formu Hassasiyeti: Tolerans Sınıfları Termal Yük Altında Silindir Kapaklı Cıvata Davranışını Nasıl Etkiler?
Motor silindir kafaları, altlarındaki bloktan farklı bir hızda genişler ve büzülür; örneğin, dökme demir bloklar üzerindeki alüminyum kafaların termal genleşme uyumsuzluğu yaklaşık 12–14 µm/m·°C'dir. Bu diferansiyel hareket, motor sıcaklığının her döngüsünde cıvatanın dişli bağlantısına aktarılır. Diş uyumu çok gevşekse (tolerans sınıfı 6H/6g veya daha gevşekse), cıvata diş deliği içinde hafif bir sallanma sergileyebilir, bu da ilk takılan diş kökünde yorulma çatlağının başlatılmasını hızlandırır.

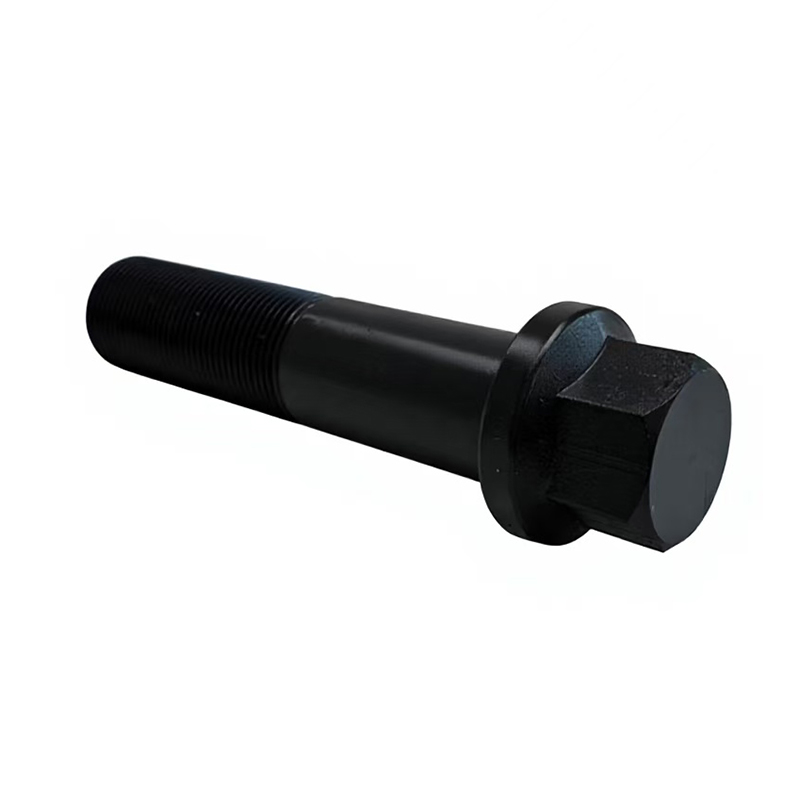

Hassas dereceli silindir kapağı cıvataları tipik olarak 6H/5g veya daha sıkı diş toleransına göre üretilir ve zorlu uygulamalarda diş formu geometrisinin hatve çapında ±0,003 mm dahilinde tutulmasını sağlamak için taşlanmış diş işlemi kullanılır. Flanş altıgen cıvata formatı üzerindeki flanş da burada yapısal bir rol oynar: daha büyük yatak yüzeyi, kelepçe yükünü kafanın altındaki daha geniş bir dairesel alana dağıtır ve alüminyum silindir kafası döküm yüzeylerine gömme gevşemesini azaltır; bu, kurulumdan sonraki ilk birkaç ısı döngüsünde ön yük kaybının yaygın bir nedenidir.
Diş salgısı, flanş yüzünün cıvata eksenine dikliği ve sap düzlüğü, motor sınıfı bağlantı elemanlarında %100 inceleme gerektiren kritik boyutsal parametrelerdir. Shanghai Soverchannel Industrial Co., Ltd., CMM (koordinat ölçüm makinesi) doğrulaması ve optik diş profili analizi ile bu parametreleri kapsayan tam prosesli bir denetim sistemi işletmekte ve otomotiv müşterilerine teslim edilen her cıvatanın boyutsal çizimi son mikrona kadar karşılamasını sağlamaktadır.
Tork-Verim ve Geleneksel Tork Karşılaştırması: Uygulamanız için Doğru Sıkma Stratejisini Seçme
Modern motor montaj hatları, silindir kapağı cıvataları için tork-verim (TTY) sıkma protokollerini giderek daha fazla kullanıyor. Konsept: Cıvata, elastik sınırını aşarak, hafifçe uzadığı ve çok tutarlı bir sıkma kuvveti oluşturduğu plastik bölgeye kasıtlı olarak torklanır; bu, diş sürtünme değişkenliğinden büyük ölçüde etkilenen (ön yükü ±%25 oranında sallayabilen) geleneksel yalnızca torkla sıkma işleminden çok daha tutarlıdır. TTY cıvataları ±%5'e kadar düşük ön yük değişkenliği sağlar.
Buradaki değiş tokuş, TTY cıvatalarının teknik olarak tek kullanımlık bağlantı elemanları olmasıdır. Kalıcı olarak uzatıldığında cıvatanın motorun yeniden yapılandırılmasından sonra kalan sıkma kapasitesi tehlikeye girer. Uygulamada bu, önemli bir satın alma ve hizmet hususu yaratır:
- Cıvataların bir kez takıldığı ve motor hurdaya çıkana kadar asla çıkarılmadığı OEM montaj hatları için TTY, ölçekte en iyi kelepçe yükü eşitliğini sunar.
- Servis ve yeniden inşa ortamları için (özellikle sık sık bakıma tabi tutulan dizel motorlar ve inşaat makinesi motorları), yeniden kullanılabilir tork özelliklerine sahip geleneksel yüksek mukavemetli cıvatalar operasyonel olarak tercih edilir.
- Planlanan kapatmalar arasında binlerce saat sürekli olarak çalışan enerji santrali motorları, yeniden kullanılabilirliği korurken TTY'ye yakın tutarlılık elde etmek için genellikle geleneksel bir cıvatayla tork artı açı protokolünü kullanır.
Bu ayrımı anlamak, özel veya özel amaçlı motorlar için silindir kapağı cıvataları tedarik ederken önemlidir. Shanghai Soverchannel Industrial Co., Ltd., her özel bağlantı elemanı siparişi ile birlikte teslim edilen mühendislik paketinin bir parçası olarak belgelenen sıkma protokolü tavsiyesi ile hem geleneksel yüksek mukavemetli hem de TTY uyumlu cıvata tasarımları sunmaktadır.
Aşındırıcı ve Yüksek Sıcaklık Ortamlarında Silindir Kafası Cıvataları için Yüzey İşlem Seçimi
Silindir kapağı cıvatasındaki yüzey işlemi, bazen gergin olan iki işleve hizmet eder: depolama ve kullanım ömrü sırasında korozyona karşı koruma ve montaj sırasında kontrollü sürtünme katsayısı. Örneğin çinko pul kaplama mükemmel korozyon direnci sağlar ancak fosfat ve yağ kaplamayla karşılaştırıldığında sürtünme katsayısını önemli ölçüde değiştirebilir ve eğer montaj torku spesifikasyonu bir kaplama için kalibre edilmişse, tork değerini ayarlamadan başka bir kaplamayla değiştirmek önemli ön yükleme hatasına neden olabilir.
Silindir kapağı cıvata uygulamalarında en yaygın olarak aşağıdaki yüzey işlemleriyle karşılaşılır:
- Fosfat Yağı (Dacromet bazı): Çoğu otomotiv uygulaması için endüstri standardı. Tutarlı tork-ön yükleme davranışı için orta derecede korozyon koruması ve yağlanmış yüzey sağlar. Sürtünme katsayısı tipik olarak 0,10–0,14'tür.
- Çinko Pul (Geomet / Dacromet son kat): Üstün tuz püskürtme direnci (480–1000 saat), RoHS uyumlu, hidrojen kırılganlığı riski yok; 12,9 ve üzeri kalite cıvatalar için kritiktir. Sürtünme katsayısı son kata bağlı olarak 0,09–0,14.
- Siyah Oksit: Minimum boyutsal birikim, diş hassasiyeti toleranslarını korur, soğutma sıvısı sıçramasının çıplak çelik üzerinde paslanmaya neden olabileceği motor içi ortamlar için uygundur. Yalnızca hafif korozyon direnci sağlar; yağ takviyesi gerektirir.
- Sıcak Daldırma Galvaniz: Diş toleransını etkileyen kalınlık değişkenliği nedeniyle hassas motor cıvatalarında nadiren kullanılır. Boyutsal tolerans pencerelerinin daha geniş olduğu büyük çaplı enerji santrali kafa saplamalarında ara sıra görülür.
- Paslanmaz Çelik (pasifleştirilmiş): Standart motor içi ortamlar için ilave kaplama gerekmez. Paslanmaz çelik bağlantı elemanları şirketi olan Shanghai Soverchannel, deniz veya yüksek nemli enerji santrali ortamları için ostenitik ve dubleks kaliteler tedarik edebiliyor.
Standart Olmayan Silindir Kafası Cıvata Yapılandırmaları: Kullanıma Hazır Bağlantı Elemanları Bir Seçenek Olmadığında
OEM motor tasarımları ağırlık, paketleme alanı veya montaj çevrim süresini optimize etmek için katalog cıvata konfigürasyonlarından giderek daha fazla sapıyor. Otomatik montaj hattı kurulumu için ucuna bir kılavuz pimi entegre eden bir cıvata veya kontrollü bir elastik eleman (germe cıvatası) görevi görecek şekilde tasarlanmış, çapı azaltılmış bel bölümüne sahip bir başlı cıvata, bir bağlantı elemanı dağıtıcısının rafından temin edilemez; bunlar, hem işleme hem de metalürjik kapasiteye sahip bir üretim ortağı gerektiren, hassas şekilde tasarlanmış bileşenlerdir.
Modern motor başlığı cıvatalarında karşılaşılan yaygın standart dışı konfigürasyonlar şunları içerir:
- Belirli sertlik ayarı için sap uzunluğu boyunca değişen çaplara sahip bileşik saplı cıvatalar
- Yağlama devresi entegrasyonu için entegre yağ geçişli veya içi boş saplı cıvatalar
- Büyük deplasmanlı enerji santrali dizel motorlarında kullanılan kombine saplama-cıvatalı hibrit konfigürasyonlar
- Contasız metal-metal sızdırmazlık tasarımları için flanşın altında hassas taşlanmış sızdırmazlık yüzeylerine sahip cıvatalar
- Tutma aleti gerektirmeden robotik montaj için dönme önleyici özelliklere sahip flanş geometrileri
Shanghai Soverchannel Industrial Co., Ltd. standart dışı kapasitesini özellikle pazarın bu segmentine hizmet etmek için geliştirdi. Ar-Ge, üretim ve satışı entegre eden bir üretici olarak şirket, standart olmayan cıvata geliştirmeyi ilk çizim incelemesinden prototip doğrulama ve seri üretime kadar ele alır; müşterinin benzersiz spesifikasyonlarına herhangi bir standart sınıf ürünle aynı kalite sistemi uygulanır.
Silindir Kafası Cıvata Parti Kabulü İçin Aslında Hangi Kalite Kontrol Kontrol Noktaları Önemlidir?
Bir motor montaj tesisinde silindir kapağı cıvatalarının muayenesi, genel bağlantı elemanlarına göre daha titiz bir iştir ve bunun iyi bir nedeni vardır. Gelen muayeneyi geçen ve bir kafaya takılan tolerans dışı tek bir cıvata, binlerce çalışma saati sonra fark edilemeyen bir motor arızasına neden olabilir ve bu da önemli bir garanti maliyetine neden olabilir. Aşağıdaki kalite kontrol noktaları, güvenilir bir silindir kapağı cıvatası tedarikçisini fiyat açısından rekabetçi ancak riskli bir tedarikçiden ayıran kalite kontrol noktalarıdır:
| Kontrol noktası | Yöntem | neden It Matters |
| Sertlik doğrulaması (Rockwell) | Isı partisi başına örnek | Isıl işlemin hedef mekanik özelliklere ulaştığını doğrular |
| Diş adımı çapı (uygun/uygun olmayan ölçüm) | %100 muayene | Doğru iplik uyumunu sağlar ve çapraz iplik geçirme riskini ortadan kaldırır |
| Kafa flanşı dikliği | CMM veya optik karşılaştırıcı | Yorgunluk stresini yoğunlaştıran eksantrik yüklemeyi önler |
| Hidrojen gevrekleşmesi taraması | ISO 15330'a göre sürekli yük testi | Elektrolizle kaplanmış 12.9 kalite cıvatalar için kritiktir; başarısızlık modu gecikmeli kırılmadır |
| Yüzey kaplama kalınlığı ve sürtünme katsayısı | XRF kalınlık tork-gerginlik testi | Tork spesifikasyonunun tasarlanmış ön yükü sunmasını sağlar |
| Malzeme izlenebilirliği (ısı sertifikası) | Lot başına belge incelemesi | Sahada sorunlar ortaya çıkarsa arıza analizini mümkün kılar ve alaşım kimyasını doğrular |
Shanghai Soverchannel Industrial Co., Ltd., üretim partisi başına arşivlenen ısı sertifikaları ile ham çubuk stoğundan bitmiş cıvataya kadar tam malzeme izlenebilirliğini korur. Şirket, IATF 16949'a uygun kalite belgelerine ihtiyaç duyan otomotiv müşterileri için boyutsal raporlar, malzeme sertifikaları ve kontrol planı referansları dahil olmak üzere tam PPAP (Üretim Parçası Onay Süreci) belgeleme paketleri sunmaktadır.
