Altıgen Başlı Cıvata: Standartlar, Malzemeler, Sınıflar ve Endüstriyel Uygulama

Altıgen başlı bir cıvatayı elinize aldığınızda, dünyadaki en çok kullanılan endüstriyel bağlantı elemanını elinizde tutuyorsunuz. Çelik çerçeveler, motor blokları, gemi gövdeleri, köprü güverteleri; aynı altı kenarlı profil her yerde karşımıza çıkıyor, aynı sınıftaki aletlerle sıkılıyor, daha az bağlantıyı yok edecek yüklerle güveniliyor. Bu her yerde bulunması tesadüfi değildir. Gerçek mekanik avantajı kompakt, standartlaştırılmış bir formda birleştiren bir geometrinin sonucudur. Ancak her yerde bulunmak aynı zamanda kayıtsızlığı da beraberinde getiriyor: Tüm altıgen başlı cıvataları değiştirilebilirmiş gibi gören mühendisler ve alıcılar, rutin olarak kritik bağlantı noktalarında yanlış kalitede bağlantı elemanlarıyla, dış mekan montajlarında korozyon arızalarıyla ve kurulumu yavaşlatan boyutsal uyumsuzluklarla karşılaşıyorlar. Bu kılavuz, bir altıgen başlı cıvatanın çalışıp çalışmayacağını belirleyen beş boyutu (standart sistem, malzeme, kalite, yüzey işlemi ve uygulamaya uygunluk) ele alır; böylece alışkanlık yerine güvenle seçim yapabilirsiniz.

Altıgen Başlı Cıvatayı Diğer Bağlantı Elemanlarından Farklı Kılan Nedir?

Altıgen kafa, bir anahtar veya lokma için altı adet düz dayanma yüzeyi sağlar. Bu geometri, alet kaymadan yüksek tork uygulamasına olanak tanır ve bunu her atölyenin, saha ekibinin ve montaj hattının zaten sahip olduğu aletleri kullanarak yapar. Allen anahtarı gömme bir yuva gerektirir; Torx biti eşleşen bir yıldız profili gerektirir. Altıgen başlı, açık uçlu anahtarlarla, kutu anahtarlarla, cırcırlı lokmalarla ve darbeli tornavidalarla çalışır; alet envanteri gerçekten evrenseldir.

arasında korumaya değer bir ayrım vardır. altıgen cıvata ve bir altıgen başlı vida . Her ikisi de altı kenarlı bir başlığa ve dıştan dişli bir sapa sahiptir, ancak altıgen başlı vidalar daha sıkı boyut toleranslarına göre üretilmiştir ve başın altında bir pul yüzeyi içerir. Uygulamada altıgen cıvatalar, bir somunun birleşme dişini sağladığı yapısal ve inşaat montajları için baskın seçimdir; altıgen başlı vidalar, bağlantı elemanının doğrudan dişli bir deliğe vidalandığı hassas makine uygulamalarında tercih edilir. Bir teknik özellikler sayfasında "altıgen başlı cıvata" dendiğinde, bu neredeyse her zaman daha geniş bir kategoriye atıfta bulunur; ancak sipariş vermeden önce tolerans sınıfının onaylanması, sonraki montaj sorunlarını önler.

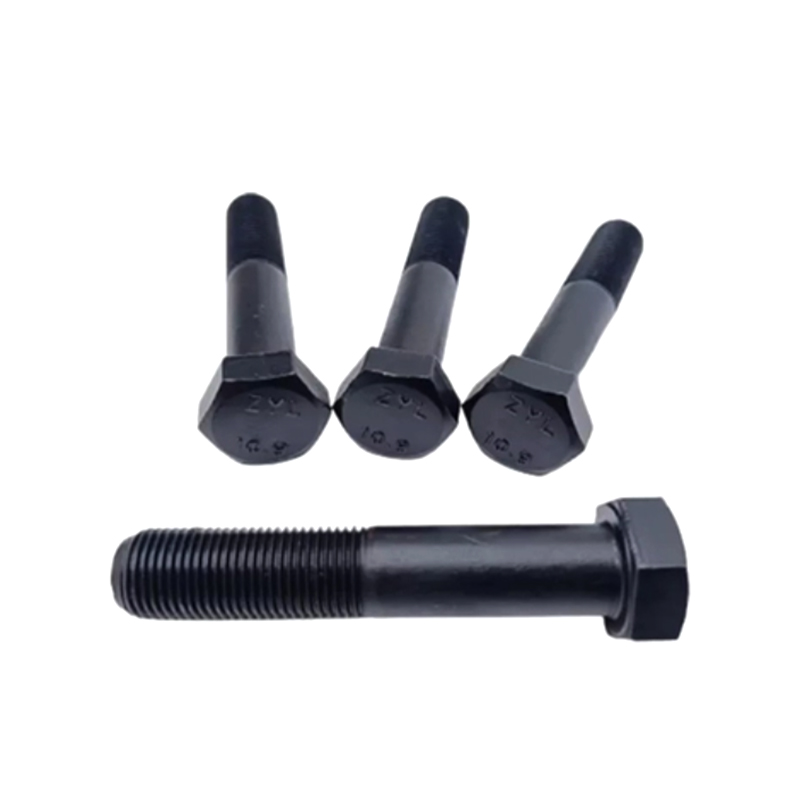

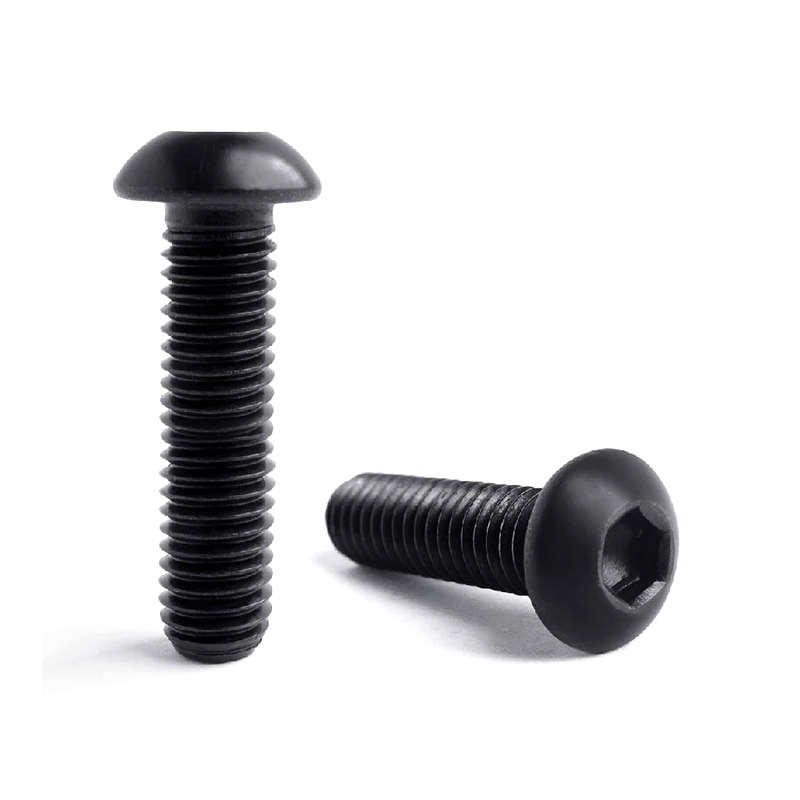

Bir ayrım daha: endüstriyel uygulamalar için harici altıgen cıvatalar sürücünün dahili olduğu soket başlı kapak vidalarının aksine, kafanın dışından sürülür. Bu, erişim alanının sınırlı olduğu ancak yandan takım bağlantısının mümkün olduğu tüm montajlarda önemlidir; çelik yapılar ve otomotiv alt şasileri bunun en açık örnekleridir.

Standart Sistemler: DIN, ISO ve ASME Karşılaştırması

Küresel tedarik zincirlerindeki altıgen başlı cıvataların büyük çoğunluğunu üç standart aile yönetmektedir. Aralarında seçim yapmak estetik bir karar değildir; anahtar boyutunu, diş adımını, tolerans sınıfını ve sınır ötesi değiştirilebilirliği etkiler.

DIN ve ISO sistemleri geometri açısından önemli ölçüde örtüşmektedir ancak aynı değildir. Pratik bir örnek: DIN 933 uyarınca bir M10 cıvata 17 mm'lik bir anahtar için tasarlanmıştır, ISO 4017 uyarınca aynı nominal boyutta ise 16 mm'lik bir anahtar kullanılır. Bu bir milimetrelik fark, tam bir anahtar seti bulunan bir atölyede önemsizdir; ancak alet envanterinin standartlaştırıldığı büyük bir şantiyede kurulumda gecikmelere neden olabilir. Uluslararası tedarik için, ISO'ya geçmek daha güvenli bir varsayılan seçenektir çünkü bu, herhangi bir ülkedeki tedarikçilere birlikte çalışabilirlik beklentilerini açıkça bildirir.

ASME sistemi inç bazlı nominal çapları ve Birleşik Ulusal Kaba (UNC) veya İnce (UNF) diş profillerini kullanır. Kuzey Amerika inşaatında ve özellikle ASTM malzeme kalitelerinin ASME boyut standartlarıyla kesiştiği petrol ve gaz flanş cıvatalamasında bu sistem varsayılan olarak kalır. Kuzey Amerika projeleri için Çin'den kaynak sağlayan alıcılar, satın alma siparişlerinde açıkça ASME B18.2.1'i belirtmelidir; çünkü Çinli üreticiler, aksi belirtilmedikçe varsayılan olarak DIN/ISO metriğini kullanır.

Malzeme ve Mukavemet Sınıfı Seçimi

Malzeme ve kalite birbirini tamamlayan ayrı kararlardır. Malzeme, temel korozyon direncini ve element bileşimini belirler; kalite (ve buna bağlı ısıl işlem) mekanik performans tavanını belirler. Her iki yönde de yanlış kombinasyonun seçilmesi (aşırı belirtme gereksiz maliyete neden olur, eksik belirleme ise arıza riski yaratır), endüstriyel bağlantılarda en yaygın satın alma hatalarından biridir.

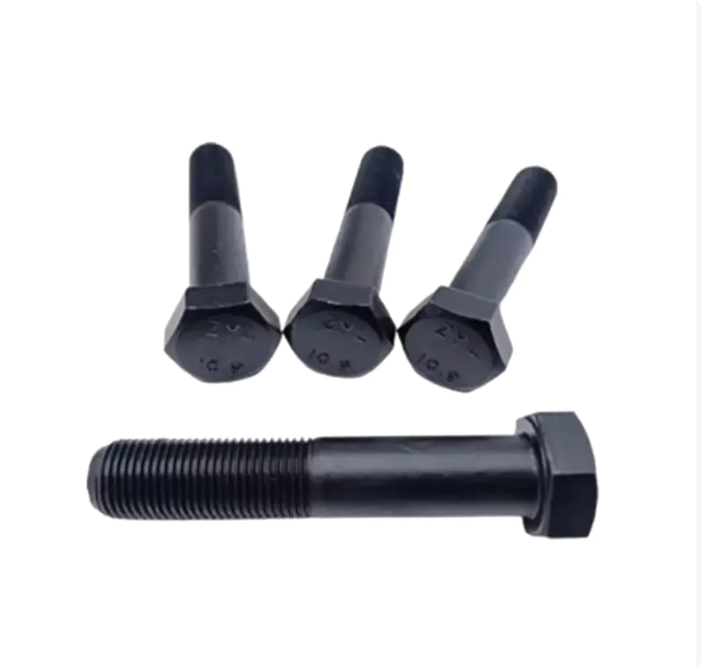

Sınıf 8.8 karbon çeliği Endüstriyel kullanım durumlarının çoğunu kapsar. Yeterli süneklik ile 800 MPa'lık bir çekme mukavemeti sunar, küresel olarak tedarik edilmesi kolaydır ve öngörülebilir bir maliyet taşır. Kompakt bir bağlantıda daha yüksek ön yükün gerekli olduğu tabloya 10.9 sınıfı girmektedir; otomotiv süspansiyon bileşenleri ve vites kutusu kapakları tipik örneklerdir. 12.9 derecesi gerçekten kritik, yüksek stresli uygulamalara ayrılmıştır; 8,8'e göre daha düşük süneklik, uygunsuz kurulum torkuna karşı daha duyarlı olduğu anlamına gelir, bu nedenle daha sıkı montaj kontrolleri gerektirir.

Paslanmaz kaliteler, korozyon direnci için çekme mukavemetini kullanır. 800 MPa'da A4-80 (316 paslanmaz) kapaklar - 8,8 karbon çeliğine eşdeğer - ancak çinko kaplı karbon çeliği cıvatanın kaplamasının aylar içinde paslanacağı klorür açısından zengin ortamlarda bu performansı süresiz olarak korur. Deniz ve kıyı inşaatlarında, uzun vadeli maliyet hesaplaması, karbon çeliği bağlantı elemanlarının tekrar tekrar değiştirilmesi yerine neredeyse her zaman paslanmazı tercih eder.

Yüzey İşlem Seçenekleri ve Ne Zaman Kullanılacağı

Yüzey işlemi, altıgen başlı cıvatanın çevresel savunma katmanıdır. Yüzey koruması çalışma ortamına uygun değilse, doğru çelik kalitesi bile zamanından önce paslanacaktır. Temel değiş tokuş, kaplama kalınlığı (boyutsal uyumu etkiler), korozyon performansı ve maliyet arasındadır.

• Elektroliz çinko (parlak çinko / BZP) — İç mekan veya korunaklı uygulamalar için standart ticari işlem. Tipik olarak 5-12 µm kalınlığındadır. Uygun maliyetlidir ve yaygın olarak bulunur, ancak ıslak veya dış ortamlarda sınırlı koruma sağlar. Kapalı çelik yapılar ve genel makinelerdeki kalite 8.8 cıvatalar için uygundur.
• Sıcak daldırma galvanizleme (HDG) — daldırma yoluyla uygulanan çinko, çeliğe metalurjik olarak bağlanan 45-85 µm'lik bir katman oluşturur. Onlarca yıl boyunca dayanıklı dış mekan koruması sağlar. Kalın kaplama, standart somunlarla uyumu korumak için diş toleransında (tipik olarak 6AZ/6H sınıfı) izin verilmesini gerektirir. İnşaat, altyapı ve tarım ekipmanlarında yaygın olarak kullanılır.

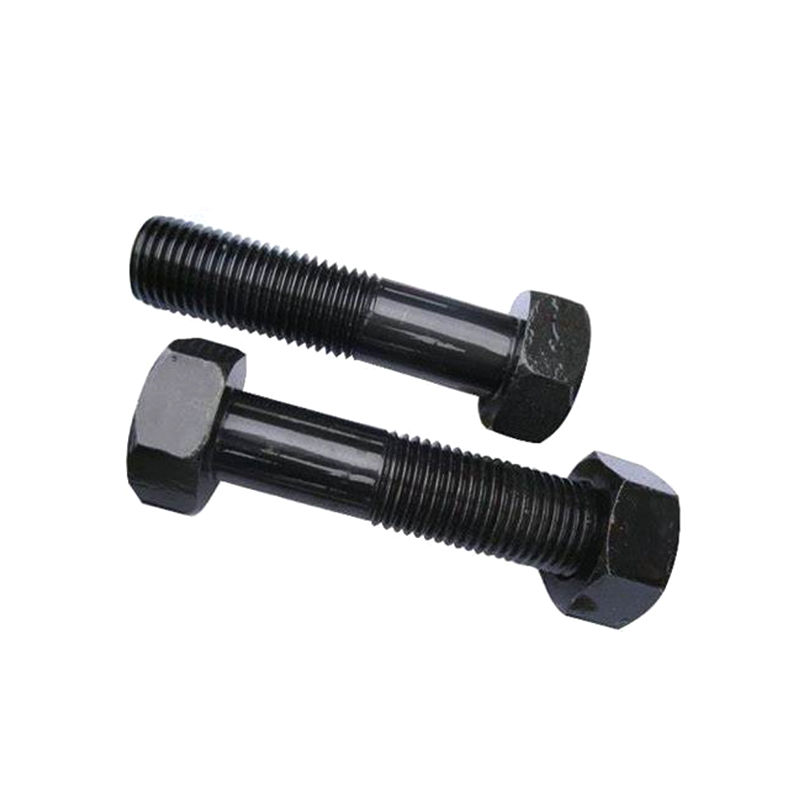

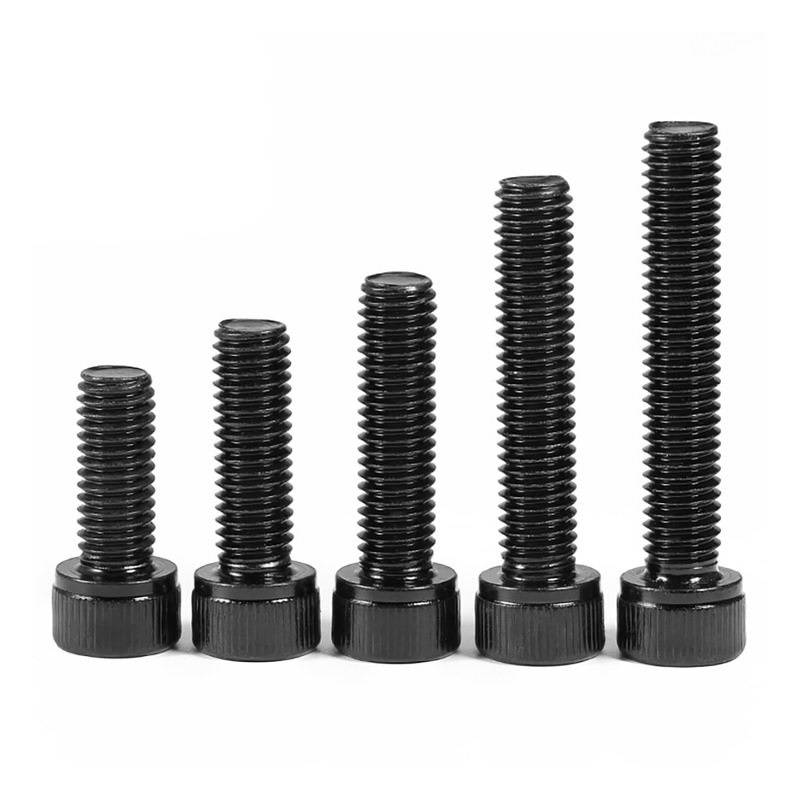

• Siyah oksit — hafif korozyon direnci sunan ve ışık yansımasını azaltan bir dönüşüm kaplaması. Esas olarak estetiğin uzun vadeli korozyon korumasından daha önemli olduğu otomotiv iç mekanlarında ve takımlarda kullanılır. Her zaman ek yağ veya balmumu ile uygulanır.
• Dacromet / geomet — 8–12 µm'de uygulanan su bazlı çinko-alüminyum kaplama, kalınlığın çok küçük bir bölümünde sıcak daldırmalı galvanizlemeyle kıyaslanabilir korozyon direnci sunar. Diş uyumunu etkilememesi HDG'nin boyutsal etkisinin kabul edilemez olduğu yüksek dereceli (10,9, 12,9) cıvatalar için tercih edilen yüzey işlemidir. Otomotiv ve rüzgar enerjisinde yaygın olarak belirtilmiştir.

Kaplama seçiminin çevreye ve alt tabakaya göre daha ayrıntılı bir dökümü için, cıvata yüzey işleme türleri ve seçim kılavuzu belirli çalışma koşullarına göre her seçeneği kapsar. Kaçınılması gereken bir eşleşme: 12.9 kalite cıvatalarda sıcak daldırma galvanizleme. Galvanizleme öncesinde asitle temizleme işlemi, yüksek dayanımlı çeliklerde hidrojen gevrekleşmesi riskini ortaya çıkarır; bu kombinasyon, yük taşıyan bağlantılarda belgelenmiş saha arızalarına neden olmuştur.

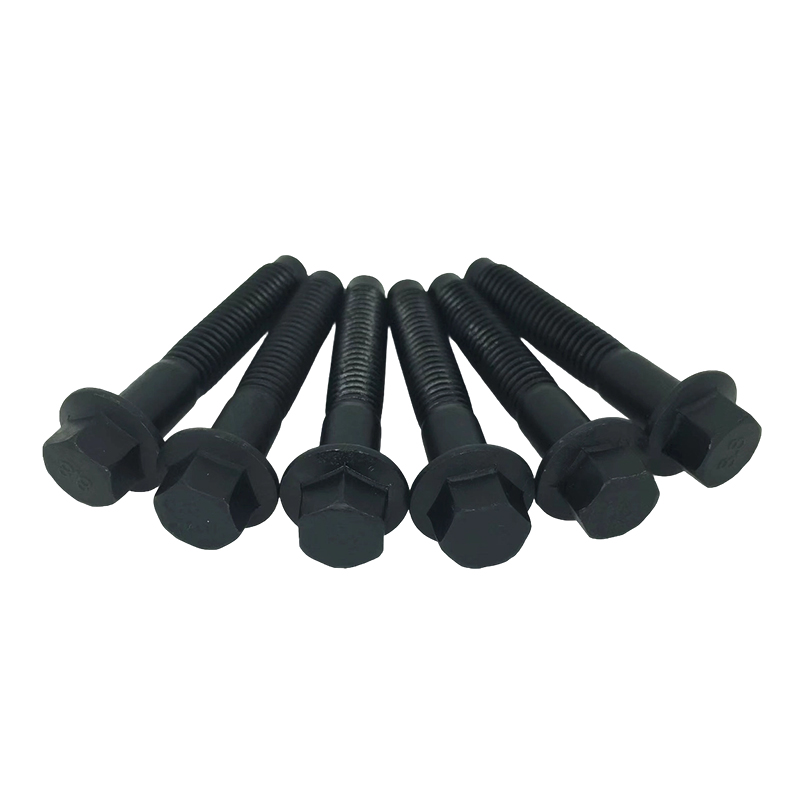

Korozyona karşı korumanın yanı sıra maksimum titreşim direncinin gerekli olduğu yerlerde, yüksek titreşimli ortamlar için altıgen flanş cıvataları Yük dağıtan bir flanşı doğrudan kafa geometrisine entegre ederek zamanla bozulabilecek yüzey işlemeli rondelalara olan bağımlılığı azaltır.

Endüstri Uygulamaları: İnşaat, Otomotiv, Denizcilik ve Makine

Aynı temel bağlantı elemanı geometrisi, endüstriler arasında tamamen farklı taleplere hizmet eder. Her sektörün neye ihtiyaç duyduğunu anlamak, bir satın alma ekibi aynı anda birden fazla proje türü için kaynak kullanırken spesifikasyon hatalarını önler.

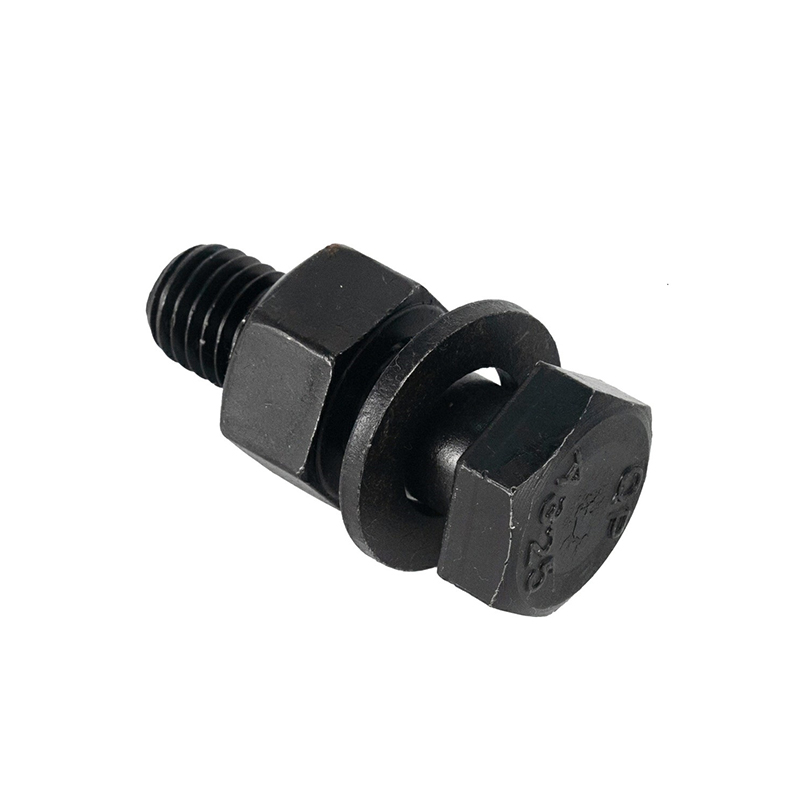

İnşaat ve sivil altyapı Dünya çapında en fazla altıgen başlı cıvata tüketen ülke. Binalar, köprüler ve kulelerdeki yapısal çelik bağlantılar, Kuzey Amerika'da ASTM F3125'e (eski A325 ve A490 kalitelerini kapsar) veya Avrupa'da EN 14399'a tabidir. Bunlar genel altıgen cıvatalar değildir; belgelenmiş dayanıklı yük ve sertleştirilmiş pul gereklilikleri ile yapısal bağlantı elemanları olarak üretilmekte ve test edilmektedir. İnşaat sektörü ayrıca yapısal cıvata spesifikasyonlarının gerekli olmadığı ikincil bağlantılar, kalıplar ve ekipman montajı için büyük miktarlarda standart kalite 8.8 altıgen cıvatalar kullanır.

Otomotiv montajı bileşen düzeyinde altıgen başlı cıvataları belirtir; motor yatakları, süspansiyon alt çerçeveleri, şanzıman muhafazaları ve fren kaliperi taşıyıcılarının tümü, bilinen bir cıvata kalitesi ve yüzey işlemini varsayan hassas tork spesifikasyonlarını taşır. Güç aktarma organları ve şasi bağlantıları için Grade 10.9 baskın seçimdir. Dacromet kaplama, boyutsal hassasiyeti koruduğu, kaput altı ortamların termal döngüsüne direndiği ve yüksek mukavemetli çelik üzerine elektrokaplamayla ilişkili hidrojen gevrekleşmesi riskini önlediği için yaygın olarak tercih edilmektedir.

Denizcilik ve açık deniz uygulamaları En agresif korozyon taleplerini empoze eder. Tuz spreyi, sabit nem ve biyolojik kirlenme, karbon çeliğine hızla müdahale eder. A4-80 paslanmaz (316 kalite), açık güverte donanımı, boru flanşları ve gövde bağlantı parçaları için standart özelliktir. Deniz altı uygulamaları veya benzer olmayan metal teması gerektiren uygulamalar için çift yönlü paslanmaz veya egzotik alaşımlar gerekli olabilir; ancak su hattı üstü denizcilik işlerinin çoğunluğu için pasif kaplamalı A4-80 altıgen başlı cıvatalar, aşırı maliyet olmadan gerekli hizmet ömrünü sağlar.

Endüstriyel makineler gereksinimlerin en geniş aralığını kapsar. Genel imalat ve ekipman çerçeveleri çinko kaplamalı 8.8 kaliteyi kullanır. Yüksek çevrimli veya yüksek titreşimli düzenekler (kompresörler, fanlar, pompa gövdeleri) kendiliğinden gevşemeye karşı dayanıklılık sağlamak için flanşlı modellerden veya hakim torklu somun eşleştirmelerinden yararlanır. Hassas ekipman, sınırlı cıvata kavrama uzunluğuna sahip bir bağlantıda ihtiyaç duyulan sıkma kuvvetini elde etmek için 12.9 sınıfı gerektirebilir.

Tedarik ve Kalite Doğrulamasına İlişkin Temel Faktörler

Altıgen başlı cıvata yalnızca onu üreten süreç kadar güvenilirdir. Dokümantasyonu atlayan fiyat odaklı kaynak kullanımı izlenebilirlik boşlukları yaratır ve bağlantı elemanı arızalarının sorumluluk taşıdığı endüstrilerde, kağıt izindeki boşluklar metalin kendisindeki boşluklar kadar sorunludur.

Herhangi bir endüstriyel bağlantı elemanı siparişine üç belge eşlik etmelidir: a malzeme test raporu (MTR) üretim partisinin kimyasal bileşiminin ve mekanik test sonuçlarının doğrulanması; bir boyutsal inceleme raporu kafa geometrisinin, diş formunun ve uzunluk toleranslarının doğrulanması; ve bir üreticinin ISO 9001:2015 sertifikası Cıvatayı üreten kalite yönetim sisteminin denetlendiğini ve güncel olduğunu teyit etmek. Talep üzerine bu üçünü de sağlayamayan tedarikçiler, kritik uygulamalar için tedarik zincirinde yer almamalıdır.

Kafa işaretleri hızlı bir görsel kontrol sağlar. Metrik cıvatalarda kalite (8.8, 10.9, 12.9), üreticinin kimlik işaretiyle birlikte başlığın üst kısmına damgalanmıştır. İngiliz cıvatalarında SAE dereceleri radyal çizgilerle gösterilir: Derece 5 üç çizgiyi, Derece 8 ise altı çizgiyi gösterir. Sınıf 8 veya 10.9 olarak satılan bir cıvata üzerinde işaretlemenin olmaması, diskalifiye edici bir kusurdur; bu, cıvatanın kaliteye göre üretilmediği veya markalama işleminin kalite kontrolünde başarısız olduğu anlamına gelir.

Belirtiyorum iş parçacığı sınıfı satın alma siparişlerinde tecrübeli alıcıları acemilerden ayıran bir detaydır. ISO metrik dişler, genel amaçlı kullanım için varsayılan olarak 6g (harici) ve 6H (dahili) tolerans sınıflarına sahiptir. Hassas uyumlar için daha sıkı sınıflar (4g/4H veya 5g/5H) mevcuttur ancak maliyeti artırır ve teslim süresini uzatır. Kaplama kalınlığına uyum sağlamak için bazen sıcak daldırma galvanizli cıvatalarda daha gevşek sınıflar (8g) kullanılır; ancak uygun kavramayı sağlamak için karşılık gelen büyük boy somunla eşleştirilmelidir.

Son olarak, eşleştirme kararları önemlidir. somunlar ve rondelalar eşleştirme kılavuzu Rondelaların, kilit rondelalarının ve somunların, birlikte geldikleri cıvatanın kalitesine ve kaplamasına uyması gerektiği ilkesini kapsar. 8. Sınıf cıvatanın 2. Sınıf somunla takılması somun dişlerinde zayıf bir nokta oluşturur; çinko kaplı cıvataların kaplanmamış somunlarla karıştırılması, bağlantı arayüzünde galvanik korozyonu hızlandırır. Bağlantı elemanı tertibatı bir sistem olarak çalışır; bu sistemdeki her bileşen, cıvatanın kendisine uygulanan spesifikasyon disiplininin aynısını hak eder.
