Tam Dişli Çubuklar İçin Tam Kılavuz: Özellikler, Malzemeler ve Endüstriyel Uygulamalar

Tamamen Dişli Çubuk Nedir?

A tamamen dişli çubuk - aynı zamanda tüm dişli çubuk, dişli saplama veya sürekli dişli çubuk olarak da adlandırılır - herhangi bir düzgün sap bölümü olmaksızın, bir uçtan diğer uca tüm uzunluğu boyunca sarmal diş açmaya sahip düz bir metal bağlantı elemanıdır. Bu kesintisiz diş profili, onu standart cıvatalardan veya kısmen dişli saplamalardan ayırır ve mühendislere, her noktada tam diş bağlantısını korurken çubuğu gerekli uzunlukta kesme konusunda tam esneklik sağlar.

Belirli bir kafa ile sabit uzunluklarda üretilen geleneksel cıvataların aksine, tamamen dişli çubuklar başsızdır ve çubuk boyunca herhangi bir konuma uygulanan somunlar, kuplörler veya ankraj plakaları ile çalışacak şekilde tasarlanmıştır. Bu, değişken açıklıklarda ayarlanabilir kelepçeleme, süspansiyon veya gerilimin gerekli olduğu her yerde onları vazgeçilmez kılar.

Boyutsal Özellikler ve Diş Standartları

Tamamen dişli çubuklar, uluslararası kabul görmüş standartlara uygun olarak geniş bir çap ve uzunluk aralığında üretilir. Doğru spesifikasyonu anlamak, yük hesaplamaları ve eşleşen donanımla uyumluluk açısından kritik öneme sahiptir.

Ortak Çap ve Uzunluk Aralıkları

Standart metrik boyutlar M6 ila M64 arasında değişirken İngiliz (UNC/UNF) boyutları genellikle 1/4 inç ila 2 inç arasında değişir. 1 m, 2 m ve 3 m'lik stok uzunlukları en yaygın olanıdır, ancak projeye özel gereksinimler için özel kesim uzunlukları da yaygın olarak mevcuttur.

Diş Adımı ve Tolerans Sınıfları

Metrik çubuklar için, kaba adımlı dişler (örneğin, M12×1,75) genel yapısal kullanım için varsayılandır; ince adımlı dişler (örneğin, M12×1,25) dinamik ortamlarda titreşim gevşemesine karşı daha iyi direnç sağlar. Tolerans sınıfları 6g (harici) ve 6H (dahili), standart ticari uygunluğu temsil eder. Hassasiyet veya havacılık uygulamaları için, diş boşluğunu en aza indirmek ve doğru yük aktarımını sağlamak için daha sıkı 4 saat/4 saat toleransları belirtilmiştir.

Malzeme Seçenekleri ve Kalite Seçimi

Malzeme seçimi, tamamen dişli bir çubuğun çekme mukavemetini, korozyon direncini ve servis sıcaklığını doğrudan belirler. Doğru kalitenin seçilmesi, hizmette erken arızayı önler ve uzun vadeli yapısal bütünlük sağlar.

Karbon Çelik ve Alaşımlı Çelik

Düşük karbonlu çelik çubuklar (Sınıf 2 / DIN 4.6) minimum çekme mukavemeti sunar 400 MPa ve hafif hizmet tipi, iç mekan sabitleme uygulamalarına uygundur. ASTM A307 ve SAE Grade 5 (DIN 8.8) gibi orta karbonlu kaliteler, çekme mukavemetini yaklaşık 830 MPa onları yapısal çelik bağlantılara uygun hale getirir. Yüksek mukavemetli alaşımlı çelik çubuklar - Sınıf B7 (ASTM A193) veya DIN 10.9 - aşağıdakileri aşan çekme mukavemetlerine ulaşır: 1.000MPa ve yük tutarlılığının çok önemli olduğu basınçlı kaplar, flanşlı bağlantılar ve ağır yapısal ankrajlar için tasarlanmıştır.

Paslanmaz Çelik

Östenitik paslanmaz çelik – öncelikle A2 (304) ve A4 (316) — aşındırıcı ortamlar için standart seçimdir. A4-70 çubuklar, klorür kaynaklı çukurlaşmaya karşı mükemmel direncin yanı sıra minimum 700 MPa'lık bir çekme mukavemeti sağlar; bu da onları deniz, kıyı, gıda işleme ve kimya tesisi kurulumları için tercih edilen seçenek haline getirir. 2205 gibi dubleks kaliteler, standart 316'ya kıyasla hem daha yüksek mukavemet (~900 MPa) hem de üstün korozyon direnci sunar.

Diğer Özel Malzemeler

• Pirinç (C36000): Su sistemlerinde iyi iletkenlik ve korozyon direnci için elektrik ve sıhhi tesisat armatürlerinde kullanılır.
• Titanyum Sınıf 5 (Ti-6Al-4V): Havacılık ve uzay ve tıbbi implant yapıları için belirlenmiş, olağanüstü korozyon direncine sahip son derece yüksek güç-ağırlık oranı.
• Fiberglas / GFRP: Metalik bağlantı elemanlarının yasak olduğu elektrik şalt cihazları, MRI tesisleri ve kimyasal tanklar için iletken olmayan ve manyetik olmayan dişli çubuklar.

Yüzey İşlemleri ve Koruyucu Kaplamalar

Çıplak karbon çeliği tamamen dişli çubuklar, kullanım sırasında korozyonu önlemek için yüzey koruması gerektirir. Doğru kaplama seçimi çevresel maruziyete, çalışma sıcaklığına ve çubuğun betona mı gömüleceğine yoksa kimyasallara mı maruz kalacağına bağlıdır.

• Çinko elektrokaplama (parlak çinko): Ilıman iç mekan ortamları için 5–8 µm çinko sağlar; Mobilya, HVAC braketleri ve raf sistemleri için uygundur.
• Sıcak daldırma galvanizleme (SDG): 45–85 µm çinko biriktirerek dış mekan, yer altı ve betona gömülü uygulamalar için sağlam koruma sağlar. ASTM A153 / ISO 1461'e uygundur.
• Mekanik galvanizleme: Elektrokaplamadan kaynaklanan hidrojen kırılganlığının endişe verici olduğu yüksek mukavemetli çubuklar üzerinde tek tip kaplamalar üreten bir soğuk işlem alternatifi (tipik olarak Sınıf B7 ve üzeri).
• Dacromet / geomet kaplama: Otomotiv ve açık deniz yapısal işlerinde tercih edilen, 1.000 saati aşan tuz püskürtme direnci sunan krom içermeyen çinko pul kaplama.
• PTFE (Teflon) kaplama: Diş sürtünmesini azaltır ve paslanmaz-paslanmaz düzeneklerde gevşemeyi önleyerek tutarlı tork uygulamasını kolaylaştırır.

Kilit Sektörlerdeki Endüstriyel Uygulamalar

Tamamen dişli çubukların çok yönlülüğü, onları endüstri ve inşaat mühendisliğinde en çok belirtilen bağlantı elemanlarından biri haline getirir. Yerinde kesilebilme ve standart somunlarla ayarlanabilme özellikleri, düzinelerce ayrı cıvata uzunluğunu stoklama ihtiyacını ortadan kaldırır.

Yapısal İnşaat ve İnşaat Mühendisliği

Yapısal çelik çerçevelemede, ankraj cıvataları tamamen dişli çubuklardan (tipik olarak ASTM F1554 Sınıf 36 veya Sınıf 55) yapılmış olup, kolon taban plakalarını, makine tabanlarını ve prefabrik panelleri sabitlemek için beton temellere dökülür. Tüm dişli konfigürasyonu, çıkıntılı uç uzunluğunun beton sertleştikten sonra kesilerek veya somun konumu seçilerek ayarlanmasına olanak tanır. Asma tavanlar, borular ve kanal sistemleri için sismik destek sistemleri, NFPA 13 ve IBC gerekliliklerine göre koda uygun salınım desteği elde etmek için büyük ölçüde kiriş kelepçeleri ve altıgen bağlantı somunlarıyla birleştirilmiş dişli çubuk askılarına dayanır.

Mekanik ve Proses Endüstrileri

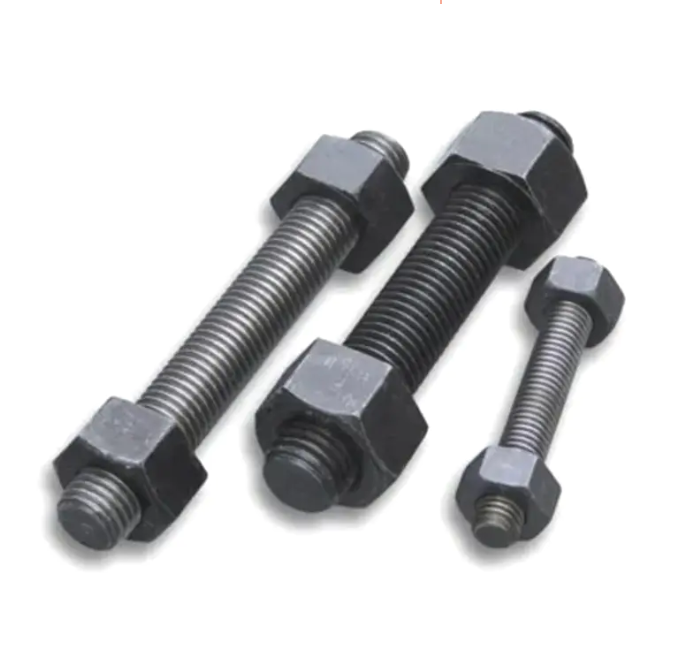

Petrol rafinerileri ve petrokimya tesislerindeki yüksek basınçlı flanş düzenekleri, ASME B16.5 ve B16.47 flanş bağlantılarında sızıntısız sızdırmazlık sağlamak için B2H ağır altıgen somunlarla birlikte B7 saplama cıvatalarını (tamamen dişli çubuğun bir biçimi) kullanır. Çalışma sıcaklıkları 450°C'ye ulaşabilir; burada B7 malzemesinin krom-molibden alaşımı içeriği, sade karbon çeliğinin tamamen kaybedeceği akma dayanımını korur. Enerji üretimi sektöründe M72 ve M80 rotlar, türbin mahfazası cıvatalarını hidrolik gergilerle gerdirmek için kullanılır ve flanş yüzeyinin tüm çevresi boyunca contanın eşit şekilde sıkıştırılmasını sağlar.

Elektrik ve Mekanik Sistemlerin Montajı

MEP (mekanik, elektrik ve sıhhi tesisat) müteahhitleri, yapısal elemanlardan boru raflarını, kablo kanallarını ve boru hatlarını asmak için yaygın olarak 3/8 inç ve 1/2 inç dişli çubuklar kullanır. Çubuk gerekli düşme uzunluğunda kesilir ve kablo kanalı kelepçeleri veya boru kayışları ile donatılarak temiz, ayarlanabilir ve kurallara uygun bir destek çözümü sunulur. Şalt ve trafo odalarında, destek yapısı ile canlı bileşenler arasında elektriksel izolasyonun gerekli olduğu baraları ve izolatörleri monte etmek için metalik olmayan fiberglas dişli çubuklar kullanılır.

Mobilya, Perakende Armatürleri ve Mimari

Modern mimari ve perakende iç tasarımında açık kullanımlar paslanmaz çelik dişli çubuklar raf sistemlerinde, asma kat korkuluklarında, cam bölme gergilerinde ve asma tavan ızgaralarında bilinçli bir tasarım öğesi olarak. Parlatılmış M12 veya M16 A4 paslanmaz çubuğun temiz lineer profili, kubbe somunları ve dekoratif rondelalarla bir araya gelerek hem yapısal olarak işlevsel hem de görsel açıdan zarif olan minimal bir estetik yaratır.

En İyi Kurulum Uygulamaları ve Tork Kılavuzu

Tamamen dişli çubukların doğru montajı, amaçlanan sıkma kuvvetinin elde edilmesini ve korunmasını sağlar. Birkaç pratik nokta, az gerilim, iplik soyulması veya eklem gevşemesi riskini azaltır:

• Konu bağlantı derinliği: Çelik-çelik için minimum bağlantı uzunluğunun nominal çapın 1 katı olması gerekir; Çelikten alüminyum veya dökme demir gibi daha yumuşak malzemelere geçiş için 1,5× önerilir.
• Yağlama: Diş yağlayıcı veya tutukluk önleyici bir bileşik uygulayın; bu özellikle paslanmaz çelik aksamlarda aşınmayı önlemek açısından önemlidir. Yağlayıcı, hedef ön yüklemeye ulaşmak için gereken torku %30'a kadar azaltır.
• Tork spesifikasyonu: Daima bağlantı elemanı kalitesine ve boyuta özel değere göre torklayın. Örneğin, Sınıf 8,8 M16 bir çubuk, %75 dayanıklılık yüküne ulaşmak için yaklaşık 195 Nm kuru ve 150 Nm yağlama gerektirir.
• Kaplin somunu seçimi: İki çubuk bölümünü birleştirirken, yük altında yeterli diş temas alanını sağlamak için standart altıgen somun yerine tam uzunlukta bir bağlantı somunu (en az 3x çap uzunluğunda) kullanın.
• Titreşim direnci: Dinamik yük ortamlarında, gevşemeyi önlemek için standart altıgen somunları naylon uçlu kilitli somunlarla (ISO 7042), tırtıklı flanş somunlarıyla veya dişli sabitleyici yapıştırıcıyla tamamlayın.

Bu uygulamaları takip etmek, bağlantı arızalarını sürekli olarak azaltır, gelecekteki bakım erişimini basitleştirir ve seçilen tüm dişli çubuk sınıfının, yapı veya ekipmanın tasarım ömrü boyunca nominal kapasitesinde performans göstermesini sağlar.
