Somunlar ve Yaylı Rondelalar: Türler, Malzemeler ve Titreşim Önleyici Seçim Kılavuzu

Titreşim altında gevşeyen bir cıvata kendini belli etmez. Önce yavaş yavaş, sonra birdenbire başarısız oluyor. Motorlarda, araç çerçevelerinde, fan muhafazalarında ve endüstriyel makinelerde bağlantı elemanı düzeneklerini belirleyen mühendisler için aşağıdakilerin kombinasyonu: somunlar ve yaylı rondelalar dinamik yük altında kelepçe kuvvetini korumanın en uygun maliyetli ve yaygın olarak kanıtlanmış yöntemlerinden biridir. Bu makale, kombinasyonun nasıl çalıştığını, hangi tiplerin hangi uygulamalara uygun olduğunu, malzemelerin çevreye nasıl uygun hale getirileceğini ve hangi yüzey işlemlerinin sahadaki hizmet ömrünü uzattığını ele almaktadır.

Somunlar ve Yaylı Rondelalar Birlikte Nasıl Çalışır?

Tek başına bir somun, bir cıvataya vidalanır ve spesifikasyona göre torklanır, bağlantıyı bir arada tutan bir kenetleme kuvveti oluşturur. Sorun, titreşimin eşleşen dişler arasında mikro hareketlere neden olmasıdır. Zamanla, bu küçük yanal hareketler ön yükü azaltır ve somun, bağlantı arızalanana kadar genellikle herhangi bir görünür işaret olmadan geri çekilir.

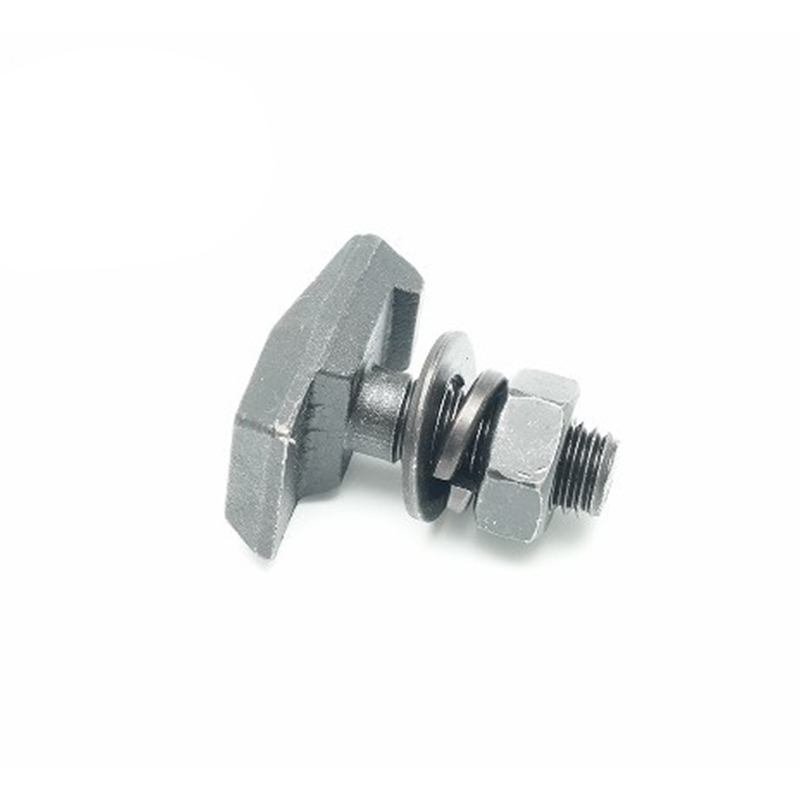

Somun ile yatak yüzeyi arasında bir yaylı rondela bulunur. Somun sıkıldığında rondelayı sıkıştırır. Titreşim somunu gevşetmeye çalıştığında, rondelanın depolanan elastik enerjisi somunun alt tarafına doğru iterek geriye doğru dönüşe direnir. Sonuç, dinamik koşullarda bir somunun tek başına dayanamayacağı, korunan bir ön yüktür.

Bu gereksiz bir eşleştirme değil. Somun, sıkıştırma kuvveti ve yük aktarımı sağlar; yaylı rondela ön yük tutma mekanizmasını sağlar. Birlikte güvenilir bir mekanik bağlantının her iki gereksinimini de karşılarlar: İlk sıkma kuvveti ve sürekli gevşeme önleme performansı . Komple bağlantı elemanı düzeneklerini tedarik eden tedarik ekipleri için, her iki bileşeni de bu etkileşimi anlayan tek bir tedarikçiden seçmek (örneğin, tam bir Uzman bir bağlantı elemanı üreticisinin somun ve pul ürün yelpazesi — Spesifikasyonu basitleştirir ve boyutsal uyumluluğu sağlar.

Titreşime Eğilimli Montajlarda Kullanılan Somun Çeşitleri

Titreşim direnci açısından tüm somunlar eşit değildir ve doğru seçim yükün büyüklüğüne, montaj frekansına ve titreşim ortamının ciddiyetine bağlıdır.

• Altıgen somunlar (standart ve ağır altıgen): Genel endüstriyel, inşaat ve mekanik uygulamalarda kullanılan en yaygın tür. Ağır altıgen somunların daha geniş bir dayanma yüzeyi ve daha fazla diş kavraması vardır, bu da onları yüksek yüklü yapısal bağlantılar için tercih edilir kılar. Çoğu montaj spesifikasyonunda yaylı rondelalar için standart eşleştirmedir.

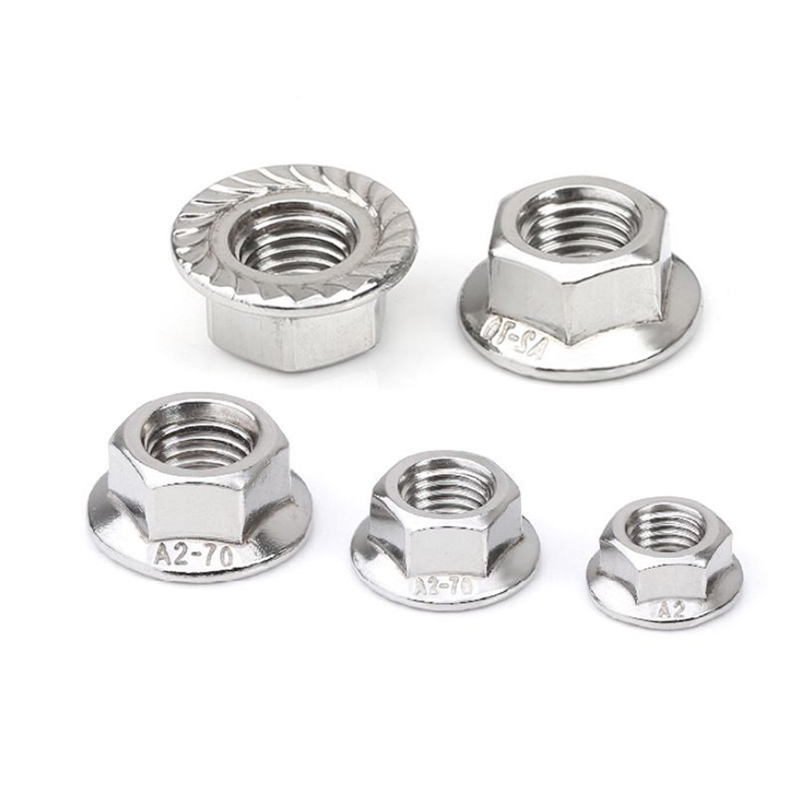

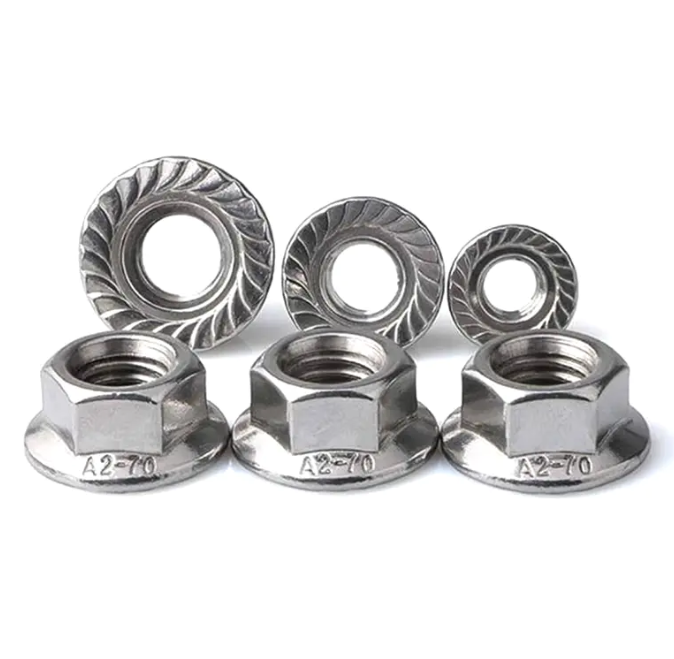

• Flanş somunları: Sıkıştırma yükünü daha geniş bir alana dağıtan entegre geniş bir taşıma yüzeyi içerir. Taban malzemesinin yumuşak olduğu veya montaj sırasında yaylı rondelanın hassas şekilde konumlandırılmasının zor olduğu durumlarda kullanışlıdır.
• Naylon kilit somunları: Cıvata dişlerine karşı deforme olan ve sürtünmeye dayalı kilitleme oluşturan bir naylon parça içerir. Daha hafif titreşim yükleri ve sık sık sökülmeyen düzenekler için uygundur. Yaylı rondelaların aksine kilitleme mekanizması tekrar tekrar kullanıldığında bozulur.
• Kanatlı somunlar: Sık sökme gerektiren uygulamalarda elle sıkmak için tasarlanmıştır. Tipik olarak yüksek titreşimli senaryolarda yaylı rondelalarla kullanılmaz, ancak düşük yüklü bakım düzeneklerinde yaygındır.

Titreşim açısından kritik uygulamaların çoğu için (motorlar, pompalar, araç alt çerçeveleri, HVAC ekipmanı) 8. sınıf veya 10. sınıf altıgen somun standart veya ağır hizmet tipi yaylı rondela ile eşleştirilmesi endüstride varsayılan olarak kalır. 4. Sınıf somunlar, maliyetin birincil faktör olduğu hafif hizmet, düşük titreşimli uygulamalar için ayrılmıştır.

Yaylı Rondela Çeşitleri ve Ne Zaman Kullanılacağı

Yaylı rondelalar tek bir ürün değildir. Üç ana tip, onları farklı yükleme koşullarına uygun kılan farklı mekanik özelliklere sahiptir.

• Standart (bölünmüş) yaylı rondelalar: En yaygın kullanılan tür. Rondeladaki sarmal yarık, somuna ve yatak yüzeyine kenetlenen iki keskin uç oluşturarak elastik ön yükün yanı sıra sürtünme direncini de artırır. Genel makinelerde, elektrik muhafazalarında ve otomotivde güç aktarım sistemi olmayan uygulamalarda etkilidir. GB/T 94.1 ve eşdeğer DIN 127 spesifikasyonlarına göre M3'ten M48'e kadar boyutlarda mevcuttur.
• Ağır hizmet tipi yaylı rondelalar: Standart rondelalara göre daha kalın kesit ve daha yüksek yaylanma oranı. Cıvata ön yükünün yüksek olduğu ve titreşim ortamının şiddetli olduğu yerlerde (kompresörler, ağır endüstriyel makineler ve dinamik yüklere maruz kalan yapısal çelik bağlantılar) kullanılır. Standart bir yıkayıcının düzleşip etkinliğini kaybedeceği koşullar altında ön yükü korurlar.
• Oluklu (dalga) yaylı rondelalar: Pulun çevresine dağılmış çoklu dalga formundaki dalgalanmalar. Ayrık rondelalara göre daha düzgün, daha düzgün yük dağılımı sağlarlar ve ayrık rondelaların bıraktığı ısırık izlerinin yatak yüzeyinde kabul edilemez olduğu hassas aletlerde, elektroniklerde ve hafif mekanik düzeneklerde tercih edilirler.

Karbon Çelik ve Paslanmaz Çelik: Doğru Malzemeyi Seçmek

Somunlar ve yaylı rondelalar için malzeme seçimi üç faktöre göre belirlenir: dayanıklılık gereksinimi, çevreye maruz kalma ve maliyet.

Karbon çeliği genel endüstriyel ve inşaat uygulamaları için varsayılandır. Düşük maliyetle yüksek çekme dayanımı sunar ve tüm kalitelerde (4, 8, 10) mevcuttur. Sınırlaması korozyon duyarlılığıdır; yüzey işlemi olmadan karbon çeliği bağlantı elemanları nemli veya dış ortamlarda paslanır. İç mekan makineleri, kapalı muhafazalar ve kuru ortamlar için galvanizli veya fosfatlı kaplamalı karbon çeliği pratik ve ekonomik seçimdir.

Paslanmaz çelik 304 Gıda işleme ekipmanları, mimari uygulamalar, kıyı yapıları ve genel ıslak ortamlar için uygun, standart korozyona dayanıklı kalitedir. Çoğu atmosferik koşulda iyi korozyon direnci sunar ve manyetik değildir, bu da bazı elektrik uygulamalarında önemlidir. Takas, ısıl işlem görmüş karbon çeliğine kıyasla daha düşük sertliktir - paslanmaz çelik yaylı rondelalar genellikle daha hafif ve orta yükler için derecelendirilir.

Paslanmaz çelik 316 alaşıma molibden ekleyerek klorür kaynaklı korozyona (tuzlu su, kimyasallara maruz kalma) karşı direnci önemli ölçüde artırır. 304'ün eninde sonunda çukurlaşıp bozulacağı denizcilik donanımı, açık deniz ekipmanı, kimyasal işleme tesisleri ve kıyı altyapısı için tasarlanmıştır. 304'ün üzerindeki maliyet primi kabaca %20-30'dur ve bu tamamen çevre tarafından haklı çıkarılmıştır.

Yaygın bir hata, galvanik uyumluluğu dikkate almadan paslanmaz çelik somunları karbon çeliği yaylı rondelalarla (veya tam tersi) belirtmektir. Islak ortamlarda, farklı metallerin temas etmesi, daha az asal olan malzemenin korozyonunu hızlandıracaktır. Malzemeleri tüm bağlantı elemanı düzeneği boyunca eşleştirin.

Yüzey İşlemleri: Kaplamanın Çevreyle Eşleştirilmesi

Karbon çeliği bağlantı elemanları için yüzey işlemi isteğe bağlı değildir; hizmet ömrünü belirler. En yaygın üç tedavinin her biri farklı bir maruz kalma düzeyine uygundur.

• Çinko galvanizleme (elektrolizle kaplanmış veya sıcak daldırma): İç mekan ve hafif dış mekan kullanımı için standart tedavi. Elektrolizle kaplanmış çinko, düşük maliyetle orta düzeyde koruma sağlar ve agresif olmayan ortamlardaki çoğu genel endüstriyel ve inşaat uygulaması için uygundur. Sıcak daldırma galvanizleme, daha iyi dış mekan dayanıklılığına sahip daha kalın bir kaplama sunar ancak daha küçük bağlantı elemanlarındaki diş toleransını etkileyebilir.
• Dakromet kaplama: Düşük sıcaklıkta uygulanan su bazlı çinko-alüminyum pul kaplama. Tuz püskürtme direncinde elektrolizle kaplanmış çinkoyu beş ila on kat daha iyi performans göstererek otomotiv alt gövde bileşenleri, köprü donanımı ve dış mekan yapısal bağlantı elemanları için özel işlem haline getirir. Dacromet ayrıca yüksek mukavemetli (10. sınıf) cıvata ve somunlar için önemli olan hidrojen kırılganlığı riskinden de arındırılmıştır.
• Kararma (siyah oksit): Tek başına minimum düzeyde korozyon koruması sağlayan ancak yansıtmayı azaltan ve genellikle yağ veya balmumu ile birlikte kullanılan bir dönüşüm kaplaması. Optik ekipmanlarda, hassas makinelerde ve hem görünümün hem de hafif pas direncinin gerekli olduğu uygulamalarda yaygındır. Ek koruyucu kaplama olmadan dış mekan veya ıslak ortamlar için uygun değildir.

Dış mekan uygulamaları ve yüksek nem, kimyasallara maruz kalma veya tuzlu havaya sahip ortamlar için seçim hiyerarşisi açıktır: ilk tercih olarak paslanmaz çelik, uygun maliyetli alternatif olarak Dacromet kaplı karbon çeliği ve yalnızca maruziyetin gerçekten hafif olduğu durumlarda standart galvanizleme. Yanlış işlemin belirtilmesi, saha kurulumlarında bağlantı elemanının zamanından önce arızalanmasının en yaygın nedenlerinden biridir.

Uygulama Senaryoları: Bu Kombinasyonun En İyi Performans Gösterdiği Yer

Somun ve yaylı rondela eşleştirmesi geniş bir endüstri yelpazesini kapsar, ancak değeri en çok üç uygulama kategorisinde belirgindir.

Motorlar ve dönen makineler: Elektrik motorları, pompalar ve fanlar tutarlı frekanslarda sürekli titreşim üretir. Motor montaj parçalarını, terminal kutularını ve rulman yataklarını sabitleyen bağlantı elemanları sabit döngüsel yük altındadır. 8. sınıf altıgen somunlara sahip standart yaylı rondelalar, çoğu motor üreticisi kılavuzunda tam olarak montaj spesifikasyonudur çünkü bu kombinasyon, bu koşullarda onlarca yıldır sahada kanıtlanmış performansa sahiptir.

Araçlar ve taşıma ekipmanları: Şasi bağlantıları, süspansiyon montaj noktaları, egzoz braketleri ve gövde paneli sabitlemelerinin tümü, sıcaklık döngüsü ve yolun neden olduğu şokun olduğu yüksek titreşimli ortamlarda çalışır. Otomotiv OEM'leri ve 1. kademe tedarikçileri, torksuz cıvatalı bağlantılarda yaylı rondelaları kapsamlı bir şekilde belirtir. Araç montajı veya satış sonrası uygulamalar için bağlantı elemanları tedarik eden satın alma yöneticileri için yaylı rondelaların boyutsal olarak somun kalitesine ve cıvata boyutuna uygun olmasını sağlamak, malzeme seçimi kadar önemlidir.

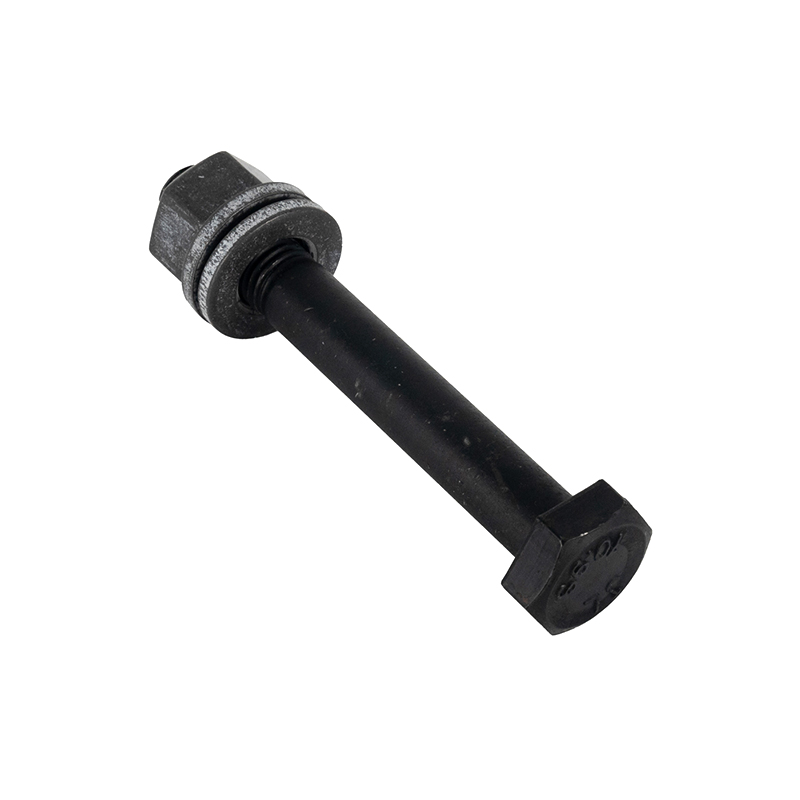

Endüstriyel inşaat ve yapısal çelik: Endüstriyel binalar, platformlar ve ekipman desteklerindeki cıvatalı çelik bağlantılar, yapı bitişik makinelerden, rüzgar yükünden veya sismik faaliyetten kaynaklanan operasyonel titreşime maruz kaldığında ağır hizmet tipi yaylı rondelalardan yararlanır. Bu uygulamalarda, doğru şekilde belirlenmiş somunlar ve pullarla eşleştirilmiş yüksek mukavemetli yapısal cıvatalar Yapı mühendislerinin tasarladığı bağlantı düzeneğinin tamamını oluşturur.

Kaynak Kullanımı ve Spesifikasyon: Sipariş Vermeden Önce Kontrol Edilmesi Gerekenler

Somunlar ve yaylı rondelalar katalog öğeleridir, ancak katalog öğelerinin gerçek kalitesi önemli ölçüde farklılık gösterir. Üretim veya bakım tedarikini belirlerken toplu sipariş vermeden önce aşağıdakileri doğrulayın.

İlk önce malzeme sertifikasını onaylayın. Karbon çeliği 8. sınıf somunlar ve paslanmaz çelik 304 somunları rafta aynı görünür; sertifika, gerçek malzeme bileşimini ve mekanik özellikleri doğrular. Saygın üreticiler standart olarak malzeme test raporları sağlar. İkinci olarak, ilgili standarda (altıgen somunlar için DIN 934, ayrık yaylı rondelalar için DIN 127 veya uygulamanız için eşdeğer ISO/ANSI spesifikasyonu) boyutsal uygunluğu kontrol edin. Üçüncüsü, yüzeyi işlenmiş parçalar için tuz püskürtme testi sonuçlarını isteyin. 480 saat tuz püskürtme direncine sahip olduğunu iddia eden Dacromet kaplı bir bağlantı elemanı, bunu kanıtlayacak test verilerine sahip olmalıdır.

Özel boyutlar, özel kalite kombinasyonları veya özel yüzey işlemleri gerektiren OEM uygulamaları için aşağıdaki özellikleri sunan bir üreticiyle çalışmak: OEM ve ODM bağlantı elemanı özelleştirme hizmetleri montaj spesifikasyonlarının ödün vermeden karşılanabilmesini sağlar. Standart katalog ürünleri uygulamaların çoğunu kapsar; uç durumlar, özel yeteneklerin tedarikçi seçiminde belirleyici faktör haline geldiği durumlardır.
