Altıgen Başlı Cıvata ve Altıgen Flanş Cıvatası: Farklılıklar ve Seçim Kılavuzu

A altıgen başlı cıvata Altı kenarlı başlığı, tam veya kısmi dişli sapı ve sıkma yükünü dağıtmak için ayrı bir rondela gereksinimi ile tanımlanan, evrensel olarak en çok kullanılan dişli bağlantı elemanıdır. bir altıgen flanş cıvatası aynı bağlantı elemanının doğrudan bir evrimidir; altıgen başlığın altına entegre edilmiş, yerleşik bir rondela görevi gören, yükü ayrı bir bileşen gerektirmeden daha geniş bir yatak alanına dağıtan geniş, dairesel bir flanş içerir. Pulların standart uygulama olduğu genel yapısal, inşaat ve ağır endüstriyel uygulamalar için standart bir altıgen başlı cıvata seçin; Özellikle otomotiv, HVAC ve hafif imalat montajlarında montaj hızının, azaltılmış parça sayısının veya ince/yumuşak alt tabaka yük dağılımının öncelikli olduğu durumlarda altıgen flanş cıvatasını seçin.

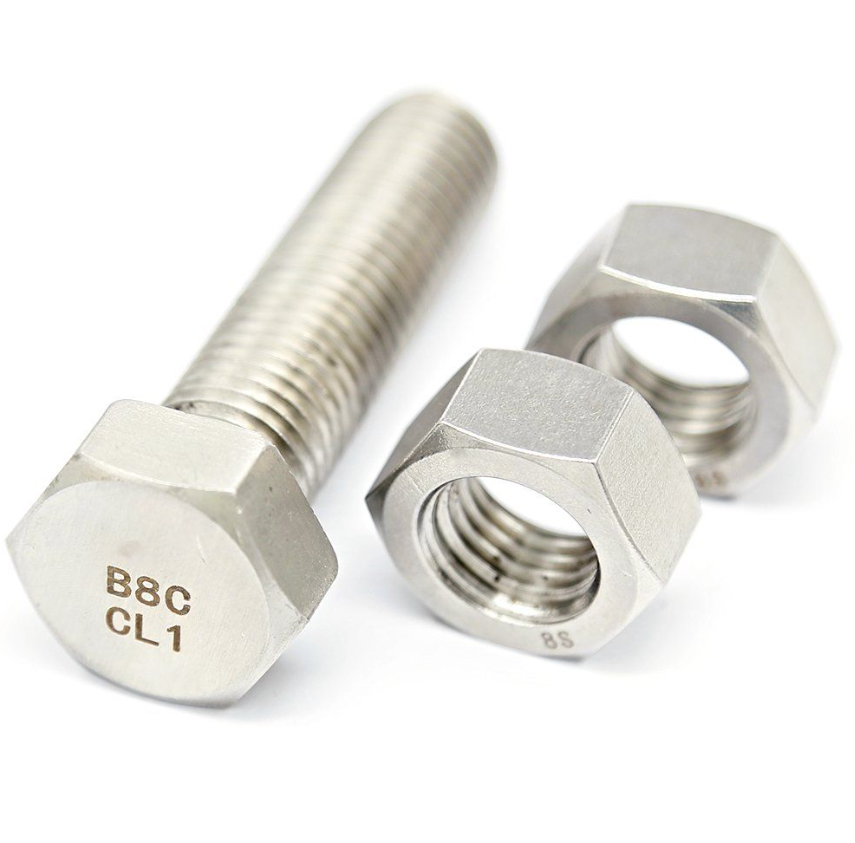

Altıgen Başlı Cıvata: Tanım, Geometri ve Standartlar

Altıgen başlı cıvata (bazen daha yakın bir boyut toleransına ve kafanın altında bir rondela yüzüne sahip olduğunda altıgen başlı vida olarak da adlandırılır), standart açık uçlu, kutu uçlu, soket ve ayarlanabilir anahtarlarla kavramaya olanak sağlayan altıgen başlı profiliyle tanımlanır. Başlığın altı düz yüzü ve tanımlanmış düz yüzeyler arası genişlik (WAF) boyutu, tüm metrik ve İngiliz bağlantı elemanı standartlarında anahtar boyutunun temelini oluşturur.

Altıgen Başlı Cıvatalar için Boyut Standartları

Altıgen başlı cıvatalar, kafa yüksekliğini, düz yüzeylerdeki genişliği, köşelerdeki genişliği, diş kavrama uzunluğunu ve sap toleranslarını tanımlayan sıkı bir şekilde kontrol edilen boyut standartlarına göre üretilir. Küresel kullanımdaki başlıca standartlar şunlardır:

• ISO 4014 / ISO 4017: Baskın metrik standartlar. ISO 4014, kısmen dişli altıgen cıvataları belirtir; ISO 4017 tam dişli altıgen cıvataları belirtir. Her ikisi de M1.6'dan M64'e kadar olan boyutları tanımlar.
• DIN 931 / DIN 933: Alman standartları büyük ölçüde ISO 4014/4017'nin yerini almıştır ancak yine de geniş çapta referans alınmaktadır - kısmen dişli için DIN 931, tam dişli altıgen cıvatalar için DIN 933. ISO'dan boyutsal farklılıklar küçüktür ancak bazı boyutlarda mevcuttur.
• ASME B18.2.1: 1/4" ila 4" çapındaki boyutları kapsayan, inç serisi altıgen cıvatalar ve altıgen başlı vidalar için Kuzey Amerika standardı.
• ASTM A307 / A325 / A490 / F3125: Yapısal çelik bağlantılarda kullanılan altıgen cıvatalar için mekanik özellik gerekliliklerini (çekme dayanımı, akma dayanımı, kanıt yükü) belirleyen Amerikan yapısal cıvata standartları.

Metrik Altıgen Başlı Cıvataların Temel Boyutları

Kısmi Dişli ve Tam Dişli Altıgen Cıvatalar

Kısmen ve tam dişli altıgen cıvatalar arasındaki seçim, yalnızca bir üretim varyasyonu değil, işlevsel olarak da önemlidir. bir kısmen dişli cıvata (ISO 4014 / DIN 931) kafa ile dişli kısım arasında dişsiz bir sap bölümüne sahiptir. Bu dişsiz sap, cıvata deliğinde hassas bir dübel görevi görür ve bir stres yoğunlaşma noktası olan diş formuna kesme gerilimi uygulamadan bağlantı arayüzü boyunca kesme kuvvetlerine direnir. AISC ve EN 1090 gibi yapısal cıvata standartları, bu nedenle kayma açısından kritik bağlantılarda dişlerin kesme düzlemini işgal etmemesini özellikle gerektirir. bir tam dişli cıvata (ISO 4017 / DIN 933) başın alt kısmına kadar uzanan dişlere sahiptir. Bu, çekme yükü için diş kavrama uzunluğunu maksimuma çıkarır, ancak bazı bağlantı geometrilerinde dişlerin kayma düzlemini geçebileceği anlamına gelir; bu, kaymayan kritik bağlantılar için kabul edilebilirdir.

Altıgen Flanş Cıvatası: Tasarım, İşlev ve Standartlar

altıgen flanş cıvatası — ISO 15071 (metrik, tırtıksız) ve DIN 6921 (tırtıklı) kapsamında standartlaştırılmıştır — standart altıgen başlığın alt tarafına dairesel, pul benzeri bir flanş ekler. Flanş, ayrı bir bileşen değil, cıvata kafasının ayrılmaz bir parçası olarak dövülmüş veya soğuk şekillendirilmiştir. Bu tek tasarım değişikliği, birçok önemli alanda önemli ölçüde farklı bir bağlantı elemanı davranışı üretir.

Flanş Sıkma Davranışını Nasıl Değiştirir?

flange increases the yatak alanı cıvata başının altında - sıkıştırma kuvvetinin bağlantı malzemesine dağıtıldığı yüzey alanı. Rondelasız bir M10 altıgen cıvata için, başlığın altındaki yatak alanı yaklaşık olarak 78 mm² . Yaklaşık 21–22 mm flanş çapına sahip bir M10 altıgen flanş cıvatası bunu yaklaşık olarak artırır 260–290 mm² — yatak alanının üç katından fazla. Bu, aşağıdakileri içeren uygulamalarda önemli ölçüde önemlidir:

• İnce sac: Flanş olmadan, altıgen cıvata başı kelepçe yükü altında ince çelik veya alüminyumu çekebilir veya deforme edebilir. Flanş bu kuvveti daha geniş bir alana dağıtarak alt tabakanın hasar görmesini önler.
• Yumuşak malzemeler: Plastik mahfazalar, alüminyum dökümler ve kompozit paneller, flanşın yük dağılımından bir rondelayla aynı şekilde yararlanır, ancak gevşek bir rondelanın montaj komplikasyonu olmadan.
• Yüksek titreşimli ortamlar: serrated version (DIN 6921) adds radial teeth to the flange underside. These teeth bite into the mating surface when the bolt is torqued, providing mechanical resistance to rotational loosening under vibration — functioning like a toothed lock washer but as an integral feature rather than a separate component.

Tırtıklı ve Tırtıksız Flanş Cıvataları

Bu, altıgen flanş cıvatası kategorisindeki en önemli alt ayrımdır:

• Tırtıksız (düz flanş) — ISO 15071: flange underside is smooth. It distributes load without biting into the mating surface, making it suitable for coated, painted, or anodized surfaces where surface damage would cause corrosion or cosmetic issues. These can be removed and reused without surface damage.
• Tırtıklı flanş — DIN 6921: flange underside carries radial serrations (typically 30–40 teeth around the circumference). When torqued, these indent into the mating surface and resist rotational loosening. This version provides significantly better vibration resistance than a plain hex bolt, approaching the performance of a separate toothed lock washer. However, serrations damage surface coatings and are not suitable for applications where corrosion from coating disruption is a concern. They are also not recommended for use on hardened surfaces where indentation cannot occur.

Altıgen Flanş Cıvatası Boyutları

Flanş cıvatalarındaki altıgen WAF'ın genellikle bir beden daha küçük aynı diş çapına sahip standart bir altıgen cıvata yerine (örneğin, M10 flanş cıvatası, standart bir ISO 4014 M10 cıvatası için gereken 17 mm yerine 15 veya 16 mm'lik bir anahtar kullanır). Bunun nedeni, flanşın kendisinin kurulum sırasında dönel kavrama yüzeyi sağlaması ve azaltılmış altıgen WAF'ın malzemeden tasarruf sağlaması ve genel kafa zarf boyutunu küçültmesidir; bu, dar montaj alanlarında bir avantajdır.

Altıgen Başlı Cıvata ve Altıgen Flanş Cıvatası: Doğrudan Karşılaştırma

Bu iki cıvata türü arasındaki yapısal ve pratik farklılıkları anlamak, doğru bağlantı elemanı seçimini yapmak için çok önemlidir. Aşağıdaki karşılaştırma, mühendislik ve üretim kararlarında en önemli olan boyutları ve işlevsel faktörleri kapsamaktadır.

Özellik Sınıfları ve Mukavemet Sınıfları

Hem altıgen başlı cıvatalar hem de altıgen flanş cıvataları, çekme mukavemetini, akma mukavemetini ve deneme yükünü tanımlayan çeşitli mekanik özellik sınıflarında mevcuttur. Yanlış özellik sınıfının seçilmesi, erken bağlantı arızasına (yetersiz belirtilmiş) veya gereksiz maliyet ve ağırlığa (aşırı belirtilmiş) yol açan yaygın bir mühendislik hatasıdır.

Metrik Özellik Sınıfları (ISO 898-1)

Metrik cıvatalar ISO 898-1 kapsamında sınıflandırılmıştır; özellik sınıfı cıvata başında ondalık noktayla ayrılmış iki sayı olarak işaretlenmiştir. İlk sayı şunu gösterir MPa cinsinden nominal çekme dayanımının 1/100'ü ; ikincisi akma dayanımının çekme dayanımına oranının 10 ile çarpılmasını gösterir.

Sınıf 8.8 en yaygın kullanılanıdır Mekanik ve hafif yapısal uygulamalarda hem altıgen başlı hem de altıgen flanş cıvataları için özellik sınıfı. Su verme ve temperleme ile orta karbonlu çelikten üretilen, sağlamlık, süneklik ve maliyetin dengeli bir kombinasyonunu sağlar. Sınıf 10.9 flanş cıvataları, kompakt bağlantı geometrilerinde yüksek sıkma kuvvetinin gerekli olduğu otomotiv motor ve aktarma organları gruplarında yaygındır.

Imperial Grade İşaretleri (SAE / ASTM)

İnç serisi altıgen cıvatalarda sayılar yerine SAE sınıfı işaretler (cıvata başındaki radyal çizgiler) kullanılır. En yaygın kaliteler SAE Sınıf 2'dir (işaretsiz, düşük karbonlu çelik, 74.000 psi çekme), SAE Derece 5 (3 radyal çizgi, 120.000 psi çekme — en yaygın yapısal kalite) ve SAE Derece 8 (6 radyal çizgi, 150.000 psi çekme — zorlu uygulamalar için yüksek mukavemet). ASTM tanımlamaları (A307, A325, A490), bina ve köprü inşaatlarındaki yapısal cıvatalar için kullanılır; A325 (mukavemet açısından yaklaşık 5. Sınıfa eşdeğer) Kuzey Amerika çelik konstrüksiyonunda standart yapısal cıvatadır.

Malzemeler ve Yüzey İşlemleri

Hem altıgen başlı hem de altıgen flanş cıvataları çeşitli malzeme ve yüzey işlemlerinde mevcuttur. Doğru spesifikasyon, çalışma ortamına, gereken dayanıklılığa, ağırlık kısıtlamalarına ve korozyona maruz kalmaya bağlıdır.

Karbon Çelik

overwhelming majority of hex bolts and flange bolts in industrial use are manufactured from low, medium, or alloy carbon steel, heat-treated to the required property class. Carbon steel bolts offer the best combination of tensile strength, machinability, and cost. Their primary limitation is susceptibility to corrosion in humid, outdoor, or chemical environments — addressed through surface treatments rather than material change for most applications.

Paslanmaz Çelik

Paslanmaz çelik altıgen cıvatalar (en yaygın olarak ISO 3506'ya göre A2-70 ve A4-80), denizcilik, gıda işleme, kimya ve dış mekan mimari uygulamaları gibi korozyon açısından kritik ortamlar için tasarlanmıştır. A2 (304 paslanmaz) korozyona dayanıklılık gereksinimlerinin çoğunu kapsar. A4 (316 paslanmaz) Klorür saldırısına karşı direnç için molibden ekleyerek deniz ve kıyı uygulamalarına uygun hale getirir. Takas, aynı boyuttaki ısıl işlem görmüş karbon çeliğine kıyasla daha düşük gerilme mukavemetidir - A2-70'in minimum gerilme mukavemeti 8,8 karbon çeliği için 800 MPa'ya kıyasla 700 MPa'dır. Paslanmaz altıgen flanş cıvataları gıda ekipmanlarında, HVAC kanallarında ve ilaç fabrikası yapımında yaygın olarak kullanılmaktadır.

Yaygın Yüzey Kaplamaları ve Korozyona Karşı Korumaları

Altıgen ve Altıgen Flanş Cıvataları için Yüzey İşlem Seçenekleri

Yüzey İşlem	Kaplama Kalınlığı	Tuz Püskürtme Direnci (saat)	Tipik Kullanım
Düz (işlenmiş haliyle)	Yok	<24	Yalnızca kapalı, kuru ortamlar
Çinko Elektrokaplama (şeffaf/sarı)	5–15 mikron	72–200	Genel iç mekan/hafif dış mekan kullanımı
Sıcak Daldırma Galvanizleme (SDG)	45–85 mikron	1.000	Yapısal dış mekan, inşaat
