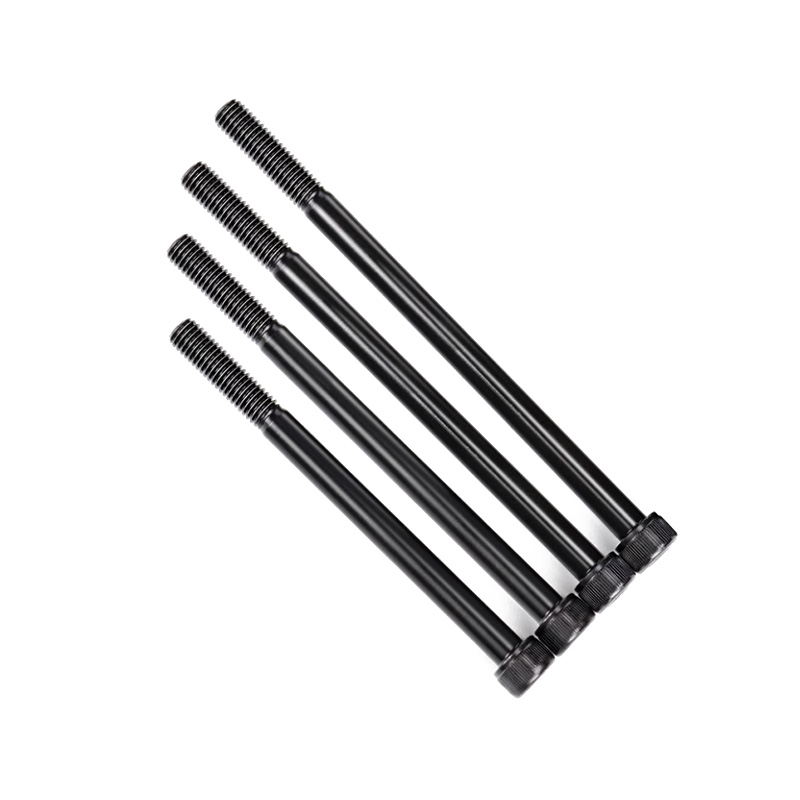

Neden Trapez Diş Geometrisi Kriko Vidaları için Mühendislik Standardıdır?
Makaslı kriko vida çubuklarında kullanılan trapez diş profili keyfi bir gelenek değildir; V profilli metrik dişlerin güç aktarım uygulamalarında karşılayamadığı belirli bir dizi mekanik değiş tokuşun sonucudur. Yamuk profilin neden hakim olduğunu anlamak Kriko Vidaları mühendislerin ve satın alma uzmanlarının sahte veya yanlış tanımlanmış bileşenleri, aracın acil durum alet çantasına ulaşmadan önce tespit etmelerine yardımcı olur.
ISO 2904 trapez diş standardı, standart metrik bağlantı elemanı dişlerinin 60° yan açısına kıyasla 30°'lik bir yan kanat açısını tanımlar. Bu daha sığ açı, kriko performansı açısından kritik olan üç mekanik sonuca neden olur:
- Daha yüksek mekanik verimlilik: 30°'lik kanat, eksenel yükleme sırasında radyal kuvvet bileşenini azaltır. Yük altında çalışan bir trapez uçlu vida, eşdeğer adımlı bir V-diş için %20-40'a kıyasla devir başına %50-70 mekanik verimlilik sağlar. Makaslı krikoda bu, diş sürtünmesinin üstesinden gelmek için daha az operatör torkunun boşa harcandığı ve daha fazlasının araç yüküne karşı kaldırma kuvvetine dönüştürüldüğü anlamına gelir.
- Daha fazla diş kökü mukavemeti: Trapez diş kesitinin tabanındaki daha geniş kök genişliği, diş başına daha büyük bir kesme alanı sağlar. Yüklü bir makaslı kriko tam uzatmaya ulaştığında oluşan bükülme momenti altında, bu kök geometrisi, desteklenen aracın ani, kontrolsüz düşmesine neden olabilecek bir arıza modu olan diş kesme kopmasına karşı direnç gösterir.
- Tahmin edilebilir otomatik kilitleme: Tipik kriko vida hatvelerinde (tipik olarak 16-22 mm çaplarda 4-6 mm hatve) trapez dişin helis açısı, ilerleme açısını çelik-çelik arayüzünün sürtünme açısının altında tutar. Bu, operatör krank kolunu bıraktığında krikonun konumsal olarak kilitli kalmasını sağlar; bu, herhangi bir yük taşıma mekanizması için güvenlik açısından kritik bir özelliktir.
Shanghai Soverchannel Industrial Co., Ltd., optik karşılaştırıcı ölçümü ve ISO 2904'e göre kalibre edilmiş diş halkası göstergeleri kullanılarak doğrulanmış diş profiline sahip trapez kriko vida çubukları üreterek, yan açı ve hatve çapı toleransının, otomotiv OEM ve satış sonrası müşterilerine sağlanan 300–700 mm uzunluk aralığında makaslı kriko düzeneklerinin işlevsel gereksinimlerini karşılamasını sağlar.
Makaslı Kriko Vida Çubuklarında Haddelenmiş ve Kesilmiş Trapez Dişler: Hangi İşlem Daha İyi Yorulma Ömrü Sağlar
Hem diş haddeleme hem de diş açma, makaslı kriko vida çubuklarında boyutsal olarak doğru trapez profiller üretebilir ve her ikisi de üretimde belirtilir. Bununla birlikte, geride bıraktıkları yüzey altı metalurjik durumu temel olarak farklılık gösterir - ve bu fark, vida çubuğunun saha kullanımında binlerce yük döngüsü boyunca, özellikle de makaslı krikoların aylarca veya yıllarca saklandıktan sonra güvenilir bir şekilde performans göstermesi gereken acil yol kenarı koşullarında nasıl davranacağını belirler.
Proses Karşılaştırması: Kriko Vidaları için Diş Açma ve Diş Kesme Karşılaştırması
| Mülkiyet | İplik Yuvarlama | İplik Kesme |
| İplik kökünde tane akışı | Sürekli — lifler konturu takip eder | Kesintili – lifler kesildi |
| Kökte kalan gerilim | Basınçlı (yorulmaya dayanıklı) | Çekme (yorgunluğu teşvik eden) |
| Kökteki yüzey sertliği | 10–15 HRC ve çekirdek (işleme sertleştirilmiş) | Çekirdek sertliğine eşit veya altında |
| Yorgunluk ömrü (göreceli) | Kesilen ipliklerden 1,5–2 kat daha yüksek | Temel |
| Yüzey kalitesi (Ra) | 0,8–1,6 µm (daha pürüzsüz) | 1,6–3,2 mikron |
| Malzeme kullanımı | Hiçbir malzeme kaldırılmadı – yeri değiştirildi | Talaş oluştu – malzeme kaybı |
| Üretim oranı | Daha yüksek — hacimli üretime uygun | Daha düşük — prototiplere ve özel ürünlere uygundur |
Yuvarlanma yoluyla diş kökünde ortaya çıkan artık basınç gerilimi, en önemli yorulma avantajıdır. Yorulma çatlakları çekme gerilimi altında çekirdeklenir ve yayılır; Kökteki artık basınç gerilimi, bu çatlak açma kuvvetine etkili bir şekilde karşı koyar ve başlatma öncesindeki yük döngüsü sayısını uzatır. 2000 kg değerindeki bir makaslı vidalı çubuk için, tam uzatmada alternatif bükülme gerilimi önemsiz değildir; özellikle eksantrik yük altındaki sütun sapmasının birincil eksenel gerilime bükülmeyi eklediği 600-700 mm aralığındaki daha uzun çubuklar için. Bu uzunluk spesifikasyonundaki dişli haddelenmiş çubuklar, önemli ölçüde daha düşük yorulma riski taşır; bu nedenle, hacimli otomotiv tedarikçileri ve OEM kriko üreticileri, üretim miktarları için sürekli olarak yuvarlanarak kesmeyi belirtir.
Makaslı Kriko Vida Çubukları için Malzeme Seçimi: 35K ve 45K Çelik Yük Altında Ne Sağlar?
Makaslı kriko vida çubukları için 35K ve 45K karbon yapı çeliğinin seçimi, düşük karbonlu çelik veya alaşım kaliteleri de dahil olmak üzere alternatif malzemelerin bu özel uygulama için o kadar verimli bir şekilde elde edemediği güç, dayanıklılık ve işlenebilirlik arasında kasıtlı bir dengeyi yansıtır. Çin GB/T standart karbon çeliklerindeki (sırasıyla yaklaşık AISI 1035 ve AISI 1045'e eşdeğer) "K" tanımı, bu kaliteleri dinamik olarak yüklenen güç aktarım bileşenleri için uygun hale getiren söndürme ve temperleme ısıl işlemine mekanik özellik tepkisini korurken işlenebilirliği artıran kontrollü bir kükürt ve fosfor içeriğini belirtir.
Söndürme ve Temperleme İşleminden Sonra Mekanik Özellikler
| Sınıf | Çekme Dayanımı (Rm) | Akma Dayanımı (Rp0.2) | Uzama (%A) | Sertlik (HB) |
| 35K (Soru-Cevap) | ≥ 570 MPa | ≥ 320 MPa | ≥ %20 | 163–207 HB |
| 45K (Soru-Cevap) | ≥ 650 MPa | ≥ 380 MPa | ≥ %16 | 197–241 HB |
45K'lik daha yüksek karbon içeriği, ısıl işlemden sonra daha fazla çekme ve akma mukavemeti sağlar, bu da onu daha uzun uzunluk aralıklarındaki (500 mm'nin üzerinde) ve 2000 kg nominal kapasiteye yaklaşan daha yüksek yük kategorilerindeki vida çubukları için tercih edilen seçenek haline getirir. Takas, uzamada hafif bir azalmadır (35K için %20'ye karşılık %16) ve bu da marjinal olarak daha düşük sünekliği yansıtır. Kriko vidalı çubuklar için bu, uygulamanın güvenlik marjı dahilinde kalır çünkü aşırı yük altında baskın arıza modu, ani kırılgan kırılma yerine diş deformasyonu veya kolon burkulmasıdır ve her iki kalite de darbe dayanıklılığını otomotiv yol kenarı kullanım koşulları için gereken seviyelerin üzerinde korur.
35K daha yaygın olarak, tam uzamada bükülme geriliminin daha düşük olduğu ve krikonun kazara aşırı yüklenmesi durumunda daha yüksek uzamanın daha iyi enerji emilimi sağladığı 300-450 mm aralığındaki daha kısa çubuklar için belirtilir; bu, kontrollü atölye ortamlarına göre profesyonel olmayan yol kenarı kullanıcılarının elinde daha muhtemel bir senaryodur. Shanghai Soverchannel Industrial Co., Ltd., her üretim partisi için giden denetim raporuna ısıl işlem sertliği doğrulaması dahil edilerek müşterinin sağladığı uzunluk ve yük spesifikasyonlarına göre bu kaliteler arasında seçim yapar.
Kriko Vidalarında Karartma ve Galvanizleme: Depolama Koşullarına Uygun Korozyon Koruması
Makaslı kriko vida çubuklarına uygulanan pas önleme işlemi yalnızca kozmetik bir karar değildir. Makaslı kriko, bir araçta en az kullanılan bileşenlerden biridir; genellikle aylarca veya yıllarca bagaj stepne haznesinde, genellikle yoğunlaşma, yol tuzu kirliliği ve yüzey oksidasyonunu artıran sıcaklık döngüsü koşullarında el değmeden saklanır. Depolama sırasında korozyona uğrayan bir vida çubuğu, acil kullanım sırasında somuna sıkışabilir ve en çok ihtiyaç duyulduğu anda tam olarak sıfır kaldırma kapasitesi sağlayabilir.
Kararma (Siyah Oksit) Tedavisi
Karartma, 135–145°C'de kontrollü bir alkalin oksidasyon işlemi yoluyla yaklaşık 1–2 µm kalınlığında bir Fe₃O₄ manyetit dönüşüm kaplaması üretir. Kaplamanın kendisi diş profilinde neredeyse hiçbir boyutsal değişikliğe katkıda bulunmaz; bu, her tarafa eklenen 5-10 µm'nin bile diş uyumunu sıkılaştırabileceği ve çalışma torkunu artırabileceği trapez dişler için kritik öneme sahiptir. Kararma, hafif korozyon direnci sağlar (genellikle ASTM B117'ye göre nötr tuz spreyinde 6-12 saat) ve bu aralığın üst ucunda performans göstermesi için yağ veya balmumu ile kapatılması gerekir. Yüksek hacimli üretim için uygun maliyetlidir ve araç OEM ekipmanı olarak tedarik edilen kriko vida çubukları için standart işlemdir; burada sızdırmaz gövde ortamı ve fabrikada uygulanan yağ kaplaması, pratik saklama ömrünü çıplak tuz püskürtme saatlerinin önerdiğinin çok ötesine uzatır.
Çinko Elektrokaplama Tedavisi
5-8 µm kalınlığındaki elektro-çinko kaplama, çinko üzerine bir kromat pasivasyon tabakası uygulandığında, önemli ölçüde daha fazla tuz püskürtme direnci sağlar - tipik olarak beyaz pasın ortaya çıkmasından 72-120 saat önce ve taban çeliğindeki kırmızı pastan 200-300 saat önce. Depolama ortamlarının OEM tedarik zincirine göre daha az kontrol edildiği satış sonrası satış veya ihracat pazarları için belirlenen kriko vida çubukları için çinko artı kromat sistemi, anlamlı derecede daha iyi uzun vadeli koruma sağlar. Elektrokaplamadan kaynaklanan boyutsal ekleme (yüzey başına yaklaşık 5–8 µm), 45–85 µm ekleyen ve telafi edici somun dişi ayarlamaları gerektiren sıcak daldırma galvanizden farklı olarak, standart 6e trapez diş toleranslarının büyük boyutlu somunlar gerektirmeden bunu karşılayabilecek kadar küçüktür.
Belirli bir vidalı çubuk üretim çalışması için karartma ve galvanizleme arasındaki seçim, müşterinin son kullanım kanalına, depolama ortamına ve ihracat gereksinimlerine bağlıdır. Shanghai Soverchannel Industrial Co., Ltd., Nantong Jinzhai Hardware Co., Ltd.'nin belgelenmiş tuz püskürtme testi kayıtları ile her iki yüzey işlemini de sunarak müşterilerin uygun koruma seviyesini belirtmesine ve yalnızca görsel incelemeye güvenmek yerine her teslimat partisinde objektif korozyon performansı kanıtı almasına olanak tanır.
Uzun Kriko Vidalarında Kolon Bükülme Riski: Rot Uzunluğu ve Yükün Etkileşimi
Tam uzatmalı bir makaslı kriko vida çubuğu, yapısal olarak basınç yükü altında ince bir sütundur; basit bir germe bağlantı elemanı değildir. Çubuk uzunluğu 300 mm'den 700 mm'ye çıktıkça kolon narinlik oranı da orantılı olarak artmakta ve çubuğun yanal burkulacağı kritik yük, uzunluğun karesi arttıkça azalmaktadır. Bu, diğer her şey eşit olan 700 mm'lik bir çubuğun, aynı kesite sahip 300 mm'lik bir çubuğun kabaca dörtte biri kadar burkulma direncine sahip olduğu anlamına gelir; bu, daha uzun kriko vidalı çubukların eşdeğer yük oranlarını korumak için neden daha büyük çaplara veya daha yüksek malzeme kalitelerine ihtiyaç duyduğunu temel olarak belirleyen Euler'in burulma formülüyle açıklanan bir ilişkidir.
- Etkili uzunluk faktörü: Bir makaslı krikoda, vida çubuğu her iki ucundan makas kollarının pivot eklemleri tarafından sınırlanır; bu, etkin uzunluk faktörü (K) 1,0 olan bir pim-pim sınır koşuludur. Bu, sabit uçlu bir kolondan (K = 0,5) daha az avantajlıdır ancak konsoldan (K = 2,0) daha uygundur. Burkulma hesaplaması için etkin uzunluk, nominal çubuk uzunluğuna değil, bağlantı noktaları arasındaki tam çubuk uzunluğuna eşittir.
- Eksantrik yükleme etkisi: Saha kullanımında, aracın krikoyla kaldırma noktası nadiren kriko selesi üzerinde mükemmel bir şekilde ortalanır ve eksenel sıkıştırma yükünün üzerine binen bir bükülme momentine neden olur. Bu dışmerkezlik, etkin burkulma yükünü Euler kritik değerinin altına düşürür. Nominal yüke yakın 600-700 mm aralığındaki çubuklar için, merkezden 5-10 mm'lik eyer ofseti bile çubuğun orta noktasında malzeme verimini aşan yanal sapma üretebilir; bu nedenle daha uzun kriko vidası spesifikasyonlarındaki yük değerleri, eşdeğer çaplı daha kısa çubuklara göre daha muhafazakar bir güvenlik faktörü içerir.
- Çap-uzunluk oranı kılavuzu: Makaslı vida çubuklarına yönelik endüstri uygulaması, Euler kritik yükünü nominal çalışma yükünün en az 3 katı tutacak minimum çap-etkin uzunluk oranını hedefler. 2000 kg (yaklaşık 20 kN) değerindeki 700 mm etkin uzunluktaki bir çubuk için, bu genellikle 45K çelikte en az 20-22 mm'lik bir nominal diş çapı gerektirir. Ağırlıktan veya maliyetten tasarruf etmek için bu uzunlukta çapı 16 mm'ye düşürmek, eksantrik yük altında bükülmeye karşı güvenlik faktörünü 2,0'ın altına getirir; bu, acil durum destek ekipmanı için kabul edilemez bir marjdır.
Shanghai Soverchannel Industrial Co., Ltd., tüm uzunluklara tek bir çap uygulamak yerine, 300-700 mm aralığındaki her bir uzunluk-yük kombinasyonu için hem diş gerilim alanı hem de kolon burkulması kriterlerine göre kriko vida çubuğu kesitleri tasarlar. Şirketin otomotiv şanzıman ve bağlantı parçaları alanındaki derin mühendislik deneyimiyle desteklenen bu yaklaşım, 2000 kg'lık nominal yük kapasitesine, yalnızca burkulma riskinin daha düşük olduğu kısmi strokta değil, tam uzatmada da gerçekten ulaşılabilir olmasını sağlar.
Makaslı Kriko Vida Çubukları için İletim Verimliliği ve Çalışma Torku Spesifikasyonu
Makaslı krikoyu çalıştırmak için gereken mekanik çaba (araçta bulunan kişinin aracı kaldırmak için krank koluna uygulaması gereken tork) doğrudan vida çubuğunun diş verimliliği, ilerlemesi ve sürtünme durumu tarafından belirlenir. Verimsiz veya aşınmış bir kriko çubuğu, ortalama bir yetişkinin dayanabileceği torku aşan torklara ihtiyaç duyabilir ve acil durum yol kenarı aletini kullanılamaz bir ekipman parçasına dönüştürebilir. Çalıştırma torkunu neyin tahrik ettiğini anlamak, alıcıların ve mühendislerin yalnızca yeni olduklarında değil, hizmet ömürleri boyunca çalışmaya devam edecek kriko vidalarını belirlemelerine olanak tanır.
Gerekli Çalışma Torkunu Belirleyen Faktörler
| Faktör | Torka Etkisi | Pratik Aralık |
| İplik ucu (adım) | Daha yüksek ilerleme → birim kaldırma başına daha düşük tork, daha yüksek doğrusal ilerleme | Tr16–Tr22 kriko çubukları için tipik 4–6 mm adım |
| Diş sürtünme katsayısı (μ) | Daha yüksek µ → daha yüksek tork, daha düşük verimlilik | 0,10–0,15 (yağlanmış) ila 0,18–0,25 (kuru/paslanmış) |
| Diş yan açısı | Aynı yük için 60° metrikten daha düşük 30° trapezoidal | 30° (ISO yamuk) ve 60° (metrik V) |
| Eksenel yük | Tork yük ile doğrusal olarak artar | 0–2000 kg nominal aralık |
| Yüzey kalitesi | Daha pürüzsüz yüzey → daha düşük sürtünme → daha düşük tork | Ra 0,8–1,6 µm (haddelenmiş) ve 1,6–3,2 µm (kesilmiş) |
1000 kg yükün altındaki bir araç makaslı krikosu için pratik çalışma torku hedefi, krank yuvasında tipik olarak 15-25 N·m'dir; bu, yaklaşık 40-60 N el kuvveti uygulayan ortalama bir yetişkin tarafından standart 400 mm bijon anahtarıyla elde edilebilir. Kriko vidası milinde diş sürtünme katsayısını 0,12'den (hafif yağlı, yeni durum) 0,22'ye (kuru, hafif oksitlenmiş) yükselten yüzey korozyonu varsa, aynı yükte çalışma torku yaklaşık %70-80 oranında artar ve potansiyel olarak daha küçük çerçeveli bir operatörün gerçek bir acil durumda kaldırabileceği çabanın ötesine geçebilir. Bu, kriko vidalarındaki yüzey işleme kalitesinin yalnızca estetik bir özellik değil, işlevsel bir özellik olduğu yönündeki mühendislik argümanıdır.
Shanghai Soverchannel Industrial Co., Ltd., eşleşen somunlarla montaj altında yüksüz dönme testi yoluyla makaslı kriko vida çubukları üzerindeki iletim düzgünlüğünü doğrular ve tüm strok uzunluğu boyunca sıkışma olmadan tutarlı torku onaylar; bu, boyutsal incelemenin tek başına tespit edemeyeceği yüzey kusurlarını, diş formu sapmalarını ve hatve hatalarını yakalayan bir kalite kontrol noktasıdır.
