Tam Dişli Çubuklar: Endüstriyel Uygulamalar, Kaliteler ve Seçim Kılavuzu

Herhangi bir büyük inşaat sahasında, endüstriyel tesiste veya elektrik tesisatında yürüdüğünüzde, tavan ızgaralarını yerinde tutan, ekipman tabanlarını sabitleyen, kablo kanallarını destekleyen ve yapısal çeliği birbirine bağlayan dişli çubukların içinden geçtiğini göreceksiniz. Mevcut farklı türler arasında, tamamen dişli çubuklar en çok yönlü olarak öne çıkıyor : Bir uçtan diğer uca sürekli dişlidirler, sahada istenilen uzunlukta kesilebilirler, uzunlukları boyunca herhangi bir noktaya yerleştirilebilirler ve kurulumdan sonra ayarlanabilirler. Birden fazla uygulama için bağlantı elemanları tedarik eden mühendisler ve satın alma ekipleri için bu esneklik, önemli bir operasyonel avantajdır. Bu kılavuz, tam dişli çubukların ne olduğunu, nerede kullanıldığını, doğru kalitenin nasıl seçileceğini ve kurulum sırasında nelere dikkat edilmesi gerektiğini kapsar.

Tam Dişli Çubukları Diğer Bağlantı Elemanlarından Farklı Kılan Nedir?

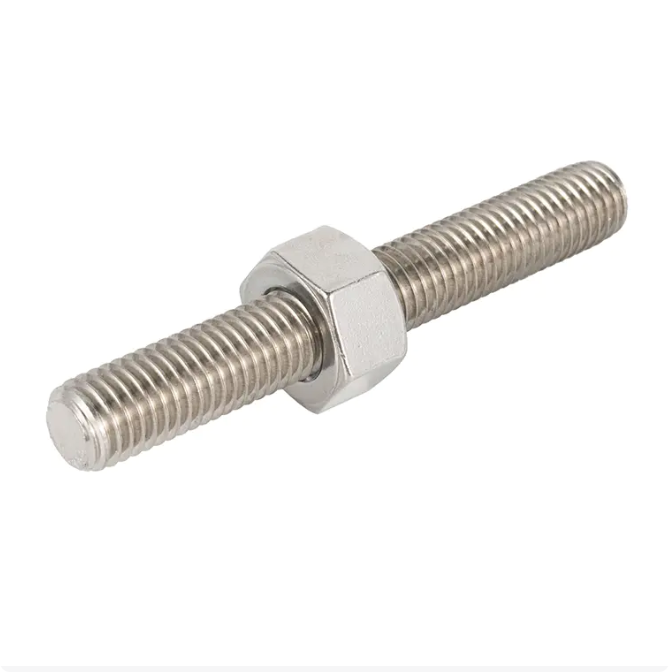

Tamamen dişli bir çubuğun tanımlayıcı özelliği, tüm uzunluğu boyunca sürekli diş açılmasıdır; pürüzsüz bir sap veya dişsiz orta bölüm yoktur. Bu tek tasarım özelliği, kısmen dişli bağlantı elemanlarının eşleşemeyeceği yetenekler yaratır.

Ana türleri yan yana karşılaştırın:

Tamamen dişli bir çubuğun kafası olmadığından ve sabit bir uzunluk bağımlılığı olmadığından, bağlantı noktasının değişkenlik gösterdiği ve yerinde kesmenin standart uygulama olduğu uzun açıklıklı uygulamalara (tavan askıları, tavan boru destekleri, yapısal bağlantı çubukları) benzersiz şekilde uygundur. Bir somun, çubuk boyunca herhangi bir yere yerleştirilebilir ve iki çubuk, bir bağlantı somunu kullanılarak uçtan uca birleştirilebilir, böylece özel bir imalat gerektirmeden erişim mesafesi uzatılır.

Ürünlerimizi keşfedin tam dişli çubuk ürün yelpazesi karbon çeliği, alaşımlı çelik ve paslanmaz çelik kalitelerinde standart ve özel boyutlar için.

Tam Dişli Çubukların Temel Endüstriyel Uygulamaları

Tamamen dişli çubuk kadar farklı endüstrilerde çok az bağlantı elemanı görülür. Ayarlanabilirlik, çekme mukavemeti ve korozyona dayanıklı malzemelerde bulunabilirlik kombinasyonu, onu aşağıdaki sektörlerde uzun erişimli sabitleme görevleri için varsayılan seçim haline getiriyor.

İnşaat - Çelik Yapı, Tavan Kirişleri ve Önceden Gömülü Sabitleme

Yapısal inşaatta, çelik çerçeve bileşenlerini birbirine bağlamak, betona gömülü ankraj sistemlerini zemin üstü yapılara bağlamak ve tavan ızgara sistemlerini tavan döşemelerinden asmak için tamamen dişli çubuklar kullanılır. Sahada hassas uzunluklarda kesilebilme yetenekleri, her bağlantı noktası için özel olarak üretilmiş bağlantı elemanlarına olan ihtiyacı ortadan kaldırır. Dökme sırasında betona dökülen önceden gömülmüş çubuklar, daha sonraki yapısal bağlantılar için bağlantı noktaları oluşturur; bu teknik, kolon tabanlarında, ekipman temellerinde ve giydirme cephe destek sistemlerinde yaygın olarak kullanılır. Yapısal çelik bağlantılar için, çelik yapı yüksek mukavemetli cıvatalar Kompakt cıvata modellerinde daha yüksek sıkma kuvvetinin gerekli olduğu dişli çubukları tamamlar.

Makineler – Ekipman Montajı ve Çerçeve Bağlantıları

Makine imalatında ve endüstriyel ekipman montajında, tamamen dişli çubuklar, kayan bir somunun çubuğun uzunluğu boyunca hareket etmesi gereken yerlerde çerçeve bağlantı cıvataları, mastar konumlandırma elemanları ve ayarlanabilir kılavuz vidalar olarak görev yapar. Sürekli diş, bağlı bileşenlerin konumunun montajdan sonra ayarlanmasına olanak tanır; bu, sabit uzunluktaki cıvataların sağlayamayacağı bir özelliktir. Bu onları, boyutsal ince ayarın kurulum sürecinin bir parçası olduğu makine çerçeveleri, test fikstürleri ve modüler montaj sistemlerinde standart bileşenler haline getirir.

Enerji Endüstrisi - Kablo Kanalları, Kablo Destekleri ve Transformatör Sabitleme

Elektrik tesisatları, kablo kanallarını yapısal tavanlardan ve duvarlardan asmak, boru hatlarını desteklemek ve transformatör ile şalt ekipmanı ekipmanını montaj çerçevelerine sabitlemek için büyük ölçüde dişli çubuklara dayanır. Çubuklar tipik olarak, ticari ve endüstriyel elektrik işlerinde standart süspansiyon yöntemi olan dikme kanalı sistemleri boyunca aletsiz yeniden konumlandırma için kanal somunları ve yaylı somunlarla eşleştirilir. Kurulum hızı ve konumsal esneklik, tamamen dişli çubukları bu sistemler için tercih edilen bağlantı elemanı haline getirir.

Petrokimya ve Boru Hattı Mühendisliği - Uzun Mesafe Bağlantıları ve Korozyona Dirençli Sabitleme

Petrokimya tesislerinde ve boru hattı altyapısında, uzun yatay hatlarda boru hatlarını desteklemek, vanaları ve enstrümantasyonu boru raflarına sabitlemek ve tankları ve basınçlı kapları yapısal desteklere sabitlemek için dişli çubuklar kullanılır. Rafinerilerin ve kimyasal işleme tesislerinin zorlu ortamları (yüksek sıcaklıklar, kimyasal maddelere maruz kalma, yüksek nem), standart karbon çeliği yerine, kaliteye göre belirlenmiş malzemeler gerektirir. Aşağıdaki malzeme bölümünde anlatıldığı gibi, alaşımlı çelik kaliteleri ve paslanmaz çelik çeşitlerinin gerekli olduğu yer burasıdır.

Dekorasyon Mühendisliği - İç Mekan Asma, Aydınlatma ve Giydirme Cephe Ayarı

Mimari ve iç mekan düzenleme çalışmalarında, tam dişli çubuklar, asma aydınlatma armatürleri, dekoratif tavan elemanları ve giydirme cephe braketi ayarı için ayarlanabilir askı sistemi sağlar. Bir somunu çubuğun uzunluğu boyunca herhangi bir yere yerleştirme ve yerine kilitleme yeteneği, müteahhitlerin çubuk sabitlendikten sonra montaj yüksekliklerine ince ayar yapmasına olanak tanır; bu, düz olmayan yapısal tavanlar veya eğimli yüzeylerle çalışırken pratik bir avantajdır.

Malzeme Sınıfları ve Performans Gereksinimleri

Doğru malzeme kalitesinin seçilmesi, tamamen dişli çubuklar için en önemli spesifikasyon kararıdır. Üç ana kategorinin her biri farklı çalışma koşullarını ele almaktadır.

Standart Karbon Çelik — Genel Amaçlı Uygulamalar

Düşük ve orta karbonlu çelik dişli çubuklar (genellikle ASTM A307 Sınıf A veya eşdeğer DIN/ISO standartlarını karşılar) iç mekan yapısal uygulamaları, kuru ortamlar ve kritik olmayan montajlar için varsayılan seçimdir. Çekme mukavemeti birimi başına en iyi değeri sunarlar ve orta derecede korozyon koruması için kesilmesi, dişlenmesi ve galvanizlenmesi kolaydır. Korunan ortamlardaki standart inşaat, makine çerçevesi ve iç elektrik işleri için karbon çeliği genellikle uygun spesifikasyondur.

Yüksek Mukavemetli Alaşımlı Çelik — Ağır Yük ve Yüksek Sıcaklık Hizmeti

Standart karbon çeliğinin yetersiz olduğu durumlarda (yüksek basınçlı boru hattı sistemleri, enerji üretim ekipmanları, basınçlı kap düzenekleri ve yüksek çekme mukavemeti gerektiren yapısal bağlantılar) alaşımlı çelik kaliteleri belirtilir. En yaygın olarak kullanılanı, minimum 105 ksi akma mukavemeti ve 125 ksi çekme mukavemeti elde etmek üzere söndürülmüş ve temperlenmiş bir krom-molibden alaşımlı çelik olan ASTM A193 Sınıf B7'dir. 427°C'ye (800°F) varan servis sıcaklıklarına uygun olarak derecelendirilmiştir; bu da onu petrol ve gaz, enerji üretimi ve ağır endüstriyel bağlantılarda standart özellik haline getirir. Bizim ASTM A193 B7 yüksek sıcaklıkta servis için dişli çubuklar parti başına mevcut malzeme test raporları ile tam spesifikasyona göre üretilir.

LNG tesislerinde ve soğuk depolama altyapısında yaygın olarak kullanılan düşük sıcaklık ve kriyojenik uygulamalar için ASTM A320 Grade L7, standart B7 alaşımlı çeliğin sağlayamayacağı sıfırın altındaki sıcaklıklarda gerekli darbe dayanıklılığını sağlar. Bizimkilere bakın Düşük sıcaklıkta servis için ASTM A320 L7 dişli çubuklar Teknik özellikler ve mevcut boyutlar için.

Paslanmaz Çelik — Korozyona Dirençli ve Yüksek Temizliğe Sahip Ortamlar

Karbon çeliğinin kabul edilemeyecek derecede hızlı paslandığı ortamlarda (kıyı inşaatı, kimyasal işleme, gıda ve ilaç tesisleri, dış mekan mimari işleri) paslanmaz çelik dişli çubuklar belirtilir. 304 sınıfı çoğu iç mekan ve genel dış mekan uygulamasını kapsar. Klorürlere ve kimyasal maruziyete karşı gelişmiş direnç için molibden içeren 316 sınıfı, denizcilik, petrokimya ve asitle yıkama ortamlarında gereklidir. Takas maliyettir: Paslanmaz çubuklar karbon çeliğine göre önemli bir fiyat avantajı taşır, bu nedenle spesifikasyondan önce doğru çevre değerlendirmesi önemlidir.

Projeniz için Doğru Tam Dişli Çubuğu Nasıl Seçersiniz?

Dört spesifikasyon boyutu, tamamen dişli bir çubuğun belirli bir uygulamada doğru performans gösterip göstermeyeceğini belirler.

1. Çap ve Diş Aralığı

Diş çapı ve adımı, tertibattaki somunlara ve dişli deliklere uygun olmalıdır. Metrik çubuklar ISO standartlarına uygundur (endüstriyel işlerde en yaygın olanı M6'dan M64'e kadar); inç serisi çubuklar ASME B1.1'e göre UNC veya UNF'ye uygundur. Metrik ve inç donanımın karıştırılması, dişin sıyrılmasına neden olan yaygın bir kurulum hatasıdır; sipariş vermeden önce eşleşen tüm bileşenlerin diş standardını doğrulayın.

2. Uzunluk ve Yerinde Kesim

Tamamen dişli çubuklar tipik olarak 1 metre veya 3 metrelik standart uzunluklarda (veya eşdeğer İngiliz uzunluklarında) sağlanır ve bir demir testeresi, açılı taşlama makinesi veya çubuk kesici kullanılarak sahada istenilen boyuta kesilir. Kesildikten sonra kesilen uçtaki çapak alınmalı ve gerektiğinde somunun temiz bir şekilde kavramasını sağlamak için diş onarıcı bir kalıpla yeniden ovalanmalıdır. Çubukların gerekli uzunluğa yakın sipariş edilmesi hem malzeme israfını hem de kesme süresini azaltır.

3. Yüzey İşlem

Dış mekan veya orta derecede aşındırıcı ortamlardaki karbonlu çelik çubuklar için çinko kaplama (elektrogalvanizli) temel koruma sağlar. Sıcak daldırma galvanizleme, daha ağır kaplama ve önemli ölçüde daha uzun dış mekan servis ömrü sunar. Şiddetli korozyon ortamları için paslanmaz çeliğin belirtilmesi, karbon çeliği üzerindeki yüzey kaplamalarına güvenmekten daha güvenilirdir. Bizim dişli çubuk düzenekleri için ağır altıgen somunlar Bağlantı elemanı düzeneği genelinde galvanik uyumluluk sağlamak için eşleşen yüzey işlemleri mevcuttur.

4. Eşleşme Donanımı Uyumluluğu

Tamamen dişli bir çubuk, bir sistemin parçası olarak çalışır. Eşleştirilen somunlar, pullar ve kaplinlerin diş standardı, kalitesi ve yüzey işlemi açısından eşleşmesi gerekir. Yüksek mukavemetli alaşım çubuk (B7) için standart eşleştirme ASTM A194 Sınıf 2H ağır altıgen somunlardır. Paslanmaz çubuklar için arayüzde galvanik korozyonu önlemek amacıyla aynı kalitede paslanmaz somunlar kullanın. Somun kalitesi ile çubuk kalitesi arasındaki uyumsuzluk (özellikle yüksek mukavemetli çubuklarda standart mukavemetli somunların kullanılması), gerilimi daha zayıf bileşene aktarır ve montajın nominal kapasitesinden ödün verir.

Kurulum İpuçları ve Kaçınılması Gereken Yaygın Hatalar

Tamamen dişli çubukların kurulumu kolaydır, ancak çoğu saha arızasının nedeni bir avuç yinelenen hatadır.

Çapak almadan kesme. Çapaklı veya sıkıştırılmış dişli kesik uç, somuna temiz bir şekilde geçmez. Kesilen uçların çapaklarını daima bir eğe veya öğütücü ile alın ve eğer kesim, diş profilini bozan bir bıçakla yapıldıysa, ipliği bir kalıpla yeniden kazıyın. Hasarlı bir dişe somunu zorlamak gevşemeye neden olur ve daha sonraki sökme işlemlerini zorlaştırır veya imkansız hale getirir.

Süspansiyon uygulamalarında eksik sıkma. Tavan ızgaraları, kablo kanalları, aydınlatma gibi tavan askı görevindeki dişli çubuklar, titreşime karşı sıkıştırma yükünü korumak için doğru somun torkuna güvenir. Az sıkılmış bağlantılar, özellikle HVAC ekipmanından kaynaklanan mekanik titreşimin olduğu veya üst katlardaki yaya trafiğinin olduğu ortamlarda yavaş yavaş geriler. Bir tork anahtarı veya kalibre edilmiş darbeli tornavida kullanın ve titreşimin beklendiği yerlere diş kilitleme bileşiği uygulayın.

Paslanmaz aksamlarda tutukluk önleyici özelliğin atlanması. Paslanmaz çelik dişler aşınmaya eğilimlidir; paslanmaza korozyon direncini veren oksit tabakası aynı zamanda tork altında eşleşen paslanmaz dişler arasındaki sürtünmeyi de arttırır. Parçalanma başladığında somun sıkışır ve çubuğun kesilmesi gerekir. Montajdan önce paslanmaz dişlere molibden disülfit veya PTFE bazlı tutukluk önleyici bileşik uygulayın ve tork uygulamadan önce elle yavaşça sıkın.

Yanlış somun kalitesinin kullanılması. Yüksek yüklü yapısal ve basınçlı uygulamalarda somunun çubuğa uyacak şekilde sınıflandırılması gerekir. A193 B7 çubuk üzerindeki standart bir altıgen somun, çubuk bükülmeden önce sıyrılır; arıza modu çubukta değil somundadır ve düzenek, serbest bırakılmadan önce hiçbir uyarı vermez. Tüm yüksek mukavemetli çubuk düzenekleri için uygun ASTM A194 sınıfı ağır altıgen somunları belirtin.

Yüksek sıcaklıktaki hizmetlerde termal genleşmenin göz ardı edilmesi. Çubukların yüksek sıcaklıklarda çalıştığı enerji üretimi ve petrokimya uygulamalarında, düzeneğin termal genleşmeyi karşılaması gerekir. Genleşme payı olmayan sabit uçlu bağlantılar, sistem ısındıkça çubukta bükülme gerilimi yaratır. Yüksek sıcaklıktaki servisler için tam dişli çubukları belirlerken genleşme bağlantısı gereksinimleri için geçerli mühendislik standardına bakın.
