I. Ortak iş parçacığı sembolleri
①Npt (Ulusal Boru İpliği): Genel olarak genel amaçlı uygulamalar için yaygın olarak kullanılan 60 ° iplik açısına sahip standart bir Amerikan konik boru ipliği.
②PT (İngiliz Standart Konik Boru İpliği): Sızdırmazlık için yaygın olarak kullanılan 55 ° iplik açısı konik iplik. İngiliz boru iplikleri, daha derin kaba iplikler borunun dış çapını zayıflattığı için mukavemeti korumak için ince ipliklerdir.
③PF (paralel boru ipliği): Boru bağlantılarında kullanılan düz iş parçacığı türü.
④g (Whitworth boru ipliği): Whitworth ailesinde 55 ° işlenmemiş bir sızdırmazlık borusu ipliği. "G", 55 ° ve 60 ° varyasyonların belirli fonksiyonel uygulamalara dayandığı silindirik boru ipliklerini temsil eder.
⑤ZG (konik boru ipliği): Daha önce eski Çin ulusal standartlarında RC olarak gösterilen su borusu bağlantı parçalarında yaygın olarak bulunan konik bir iplik tipi.
⑥Metrik ve inç iş parçacıkları: Temel fark gösterimdir - metrik iş parçacıkları perde (iplikler arasındaki mesafe) kullanırken, Amerikan ve İngiliz iplikleri inç başına iplikler (TPI) ile tanımlanır. Metrik iplikler 60 ° dengeli bir profile, İngiliz iplikleri 55 ° bir izosik profiline ve Amerikan iplikleri 60 ° profillere sahiptir. Metrik iplikler milimetre cinsinden ölçülürken, İngiliz ve Amerikan iplikleri emperyal birimleri takip eder.
⑦pipe iplikleri: Öncelikle boru hattı bağlantılarında kullanılır, iç ve harici iş parçacıkları arasında sıkı bir uyum sağlar. Hem düz hem de konik formlarda bulunan nominal çap, boru hattının boyutunu ifade eder, gerçek iplik majör çapı bu nominal boyutu aşar.
⑧Nominal çaplar (örn. 1/4, 1/2, 1/8 inç): Bu değerler, inç cinsinden ölçülen İngiliz standart sistemindeki iş parçacığı boyutunu gösterir.
İi. Farklı ülkelerdeki konu standartları
İnç tabanlı ülkelerde yaygın olarak benimsenen birleşik inç iplik standardı, bu iş parçacığı sistemi üç seri içerir: kaba iplik (UNC), ince iplik (UNF) ve ek bir sabit perde serisi (UN) ile ekstra ince iplik (UNFF).
İşaretleme yöntemi: Diş çapı - İnç başına dişler - Seri Kod - Doğruluk derecesi.
Örnekler:
Kaba İplik: 3/8–16unc - 2a
İnce iplik: 3/8–24unf - 2a
Ekstra ince iplik: 3/8–32unff - 2a
Sabit zift: 3/8-20un - 2a
İlk sayı (örn., 3/8), ipliğin inç cinsinden ana çapını temsil eder, bu da 25.4 (örn., 3/8 × 25.4 = 9.525mm) ile çoğaltarak metriğe dönüşür.
İkinci sayı, inç başına iplik sayısını temsil eder.
Seri kodları (UNC, UNF, UNFF, UN) iş parçacığı türlerini tanımlar.
Son iki karakter (örn. 2a), iş parçacığı doğruluğu derecesini gösterir.
İnç tabanlı seriden kaynaklanan 55 ° paralel boru ipliklerinin dönüştürülmesi, bu iplikler dünya çapında sıvıları, gazları ve elektrik kablo bağlantılarını taşımak için yaygın olarak kullanılmaktadır. Bununla birlikte, farklı ülkeler, uluslararası karşılaştırma tablolarına göre dönüştürülmesi gereken farklı isimler kullanır.
55 ° konik boru ipliklerinin dönüşümü Bu dişler, 1:16 konik oranına sahip 55 ° iplik açısına sahiptir. Küresel olarak yaygın olarak kullanılmaktadır, ancak her ülkenin karşılık gelen dönüşüm tablosunda referans verilebilen farklı atamaları vardır.
60 ° iplik açısı ve 1:16 konik oranı içeren 60 ° konik boru ipliklerinin dönüştürülmesi, bu boru iplikleri Çin'in makine alet endüstrisinde, ABD ve eski Sovyetler Birliği'nde de kullanılır. Çin başlangıçta onları "K" olarak adlandırdı, daha sonra "Z" olarak değiştirildi ve şimdi "NPT" standardına uyuyor. Referans tabloları uluslar arası atama eşdeğerleri sağlar.
55 ° trapezoidal ipliklerin dönüşümü Bu iplikler 30 ° profile sahiptir ve uluslararası olarak birleştirilmiştir. Onların ataması farklı ülkelerde tutarlı olmaya devam etmektedir.
İi. Farklı ülkelerdeki konu standartları
1. birleştirilmiş inç iş parçacığı standardı
İnç tabanlı ülkelerde yaygın olarak benimsenen bu iş parçacığı sistemi üç seri içerir: kaba iplik (UNC), ince iplik (UNF) ve ek sabit perde serisi (UN) ile ekstra ince iplik (UNFF).
İşaretleme yöntemi: Diş çapı - İnç başına dişler - Seri Kod - Doğruluk derecesi.
Örnekler:
Kaba İplik: 3/8–16unc - 2a
İnce iplik: 3/8–24unf - 2a
Ekstra ince iplik: 3/8–32unff - 2a
Sabit zift: 3/8-20un - 2a
İlk sayı (örn., 3/8), ipliğin inç cinsinden ana çapını temsil eder, bu da 25.4 (örn., 3/8 × 25.4 = 9.525mm) ile çoğaltarak metriğe dönüşür.
İkinci sayı, inç başına iplik sayısını temsil eder.
Seri kodları (UNC, UNF, UNFF, UN) iş parçacığı türlerini tanımlar.
Son iki karakter (örn. 2a), iş parçacığı doğruluğu derecesini gösterir.
2. 55 ° paralel boru ipliklerinin dönüşümü
İnç tabanlı seriden kaynaklanan bu iplikler, sıvıları, gazları ve elektrik kablo bağlantılarını taşımak için dünya çapında yaygın olarak kullanılmaktadır. Bununla birlikte, farklı ülkeler, uluslararası karşılaştırma tablolarına göre dönüştürülmesi gereken farklı isimler kullanır.
| Ülke | Kodlamak |
| Çin | G |
| Japonya | G 、 PF |
| Britanya | BSP 、 BSPP |
| Fransa | G |
| Almanya | R （Dahili iş parçacığı） 、 k （harici iş parçacığı） |
| Sovyetler Birliği | G 、 tpу |
| ISO | RP |
3. 55 ° konik boru ipliklerinin dönüşümü
Bu dişler 1:16 konik oranına sahip 55 ° iplik açısına sahiptir. Küresel olarak yaygın olarak kullanılmaktadır, ancak her ülkenin karşılık gelen dönüşüm tablosunda referans verilebilen farklı atamaları vardır.
| Ülke | Kodlamak |
| Çin | Zg 、 r （ Harici iş parçacığı ） |
| Britanya | BSPT 、 R （ Harici iş parçacığı ） 、 Rc （ İç iş parçacığı ） |
| Fransa | G( Harici iş parçacığı ),R( Harici iş parçacığı ） |
| Almanya | R( Harici iş parçacığı ） |
| Japonya | PT 、 R |
| ISO | R( Harici iş parçacığı ） 、 Rc （ İç iş parçacığı ） |
4. 60 ° konik boru ipliklerinin dönüşümü
60 ° iplik açısı ve 1:16 konik oranına sahip bu boru iplikleri, Çin'in takım tezgahı endüstrisinde, ABD ve eski Sovyetler Birliği'nde kullanılmaktadır. Çin başlangıçta onları "K" olarak adlandırdı, daha sonra "Z" olarak değiştirildi ve şimdi "NPT" standardına uyuyor. Referans tabloları uluslar arası atama eşdeğerleri sağlar.
| Ülke | Kodlamak |
| Çin | Z （eski） npt （yeni） |
| Amerika | NPT |
| Sovyetler Birliği | B |
55 ° trapezoidal ipliklerin dönüşümü
Bu iplikler 30 ° profile sahiptir ve uluslararası birleştirilmiştir. Onların ataması farklı ülkelerde tutarlı olmaya devam etmektedir.
| Ülke | Kodlamak |
| Çin | T( Eskimiş ） TR （ Yeni ） |
| ISO | TR |
| Almanya | TR |
| Sovyetler Birliği | TR |

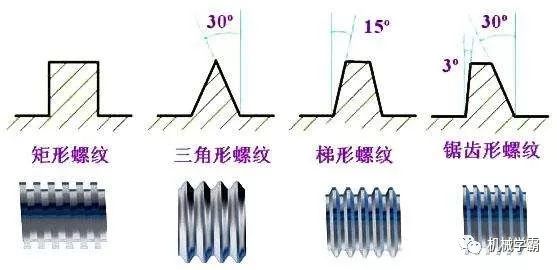

III. Konu sınıflandırması
İpliklerin kullanımına bağlı olarak, bunlar şunlara ayrılabilir:
1. Uluslararası Metrik İplik Sistemi
Ulusal Standart CNS tarafından benimsenen iş parçacığı. İpliğin üstü düz, dönmesi kolaydır ve ipliğin alt kısmı, ipliğin mukavemetini arttırmak için ark şeklindedir. İplik açısı 60 derecedir ve spesifikasyon M ile temsil edilir. Metrik dişler kaba ve ince perdeye bölünebilir. Temsil M8x1.25 gibidir. (M: Kod, 8: Nominal Çap, 1.25: Pitch).
2. Amerikan Standart İpliği
İpliğin üstü ve kökü her ikisi de düzdür ve güç daha iyidir. İplik açısı da 60 derecedir ve spesifikasyon inç başına diş sayısı ile temsil edilir. Bu tip iplik üç seviyeye ayrılabilir: kaba perde (NC); ince zift (NF); Ekstra ince zift (NEF). Temsil 1/2-10NC gibidir. (1/2: dış çap; 10: inç başına diş sayısı; NC kodu).
3. Birleşik İplik
Amerika Birleşik Devletleri, Birleşik Krallık ve Kanada tarafından ortaklaşa geliştirilen, en çok kullanılan İngiliz iş parçacığıdır.
İplik açısı da 60 derecedir ve spesifikasyon inç başına diş sayısında ifade edilir. Bu tür iplikler kaba iplik (UNC), ince iplik (UNF) ve ekstra ince iplik (UNEF) olarak bölünebilir. Temsil 1/2-10unc'dur. (1/2: dış çap; 10: inç başına diş sayısı; UNC kodu).
4. Sharp V iplik
Üst ve kök, zayıf mukavemetle sivri uçludur ve sıklıkla kullanılmaz. İplik açısı 60 derecedir.
5. Whitworth iş parçacığı
İngiliz Ulusal Standardı tarafından benimsenen konu. İplik açısı 55 derecedir ve sembol "W" dir. Haddeleme üretimi için uygundur. Temsil W1/2-10'dır (1/2: dış çap; 10: inç başına diş sayısı; W kodu).
6. Knuckle iplik
Alman Din tarafından ayarlanan standart bir ipliktir. Ampulleri ve kauçuk hortumları bağlamak için uygundur. Sembol "Rd" dir.
7. Boru ipliği
Sızıntıyı önlemek için kullanılan bir ipliktir ve genellikle gaz veya sıvı boru bağlantı parçalarını bağlamak için kullanılır. İplik açısı 55 derecedir. "P.S., N.P.S." koduyla düz boru ipliklerine bölünebilir. ve "N.P.T." koduyla eğik boru iş parçacığı. Konikliği 1:16, yani ayak başına 3/4 inç.
8. Kare İplik
Yüksek şanzıman verimliliğine sahiptir, sadece bilyalı ipliklere ikincisi vardır, ancak aşınma sonrası fındık ile ayarlanamaz, bu da dezavantajıdır. Genellikle vinçlerin vidalarındaki vidalar için kullanılır.

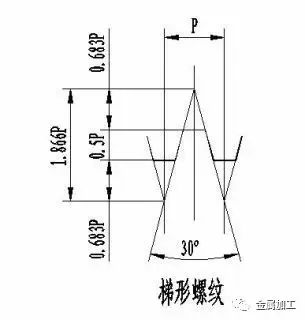

9. Trapezoidal iplik
Buna Acme iplik denir. Şanzıman verimliliği kare ipliklerinkinden biraz daha düşüktür, ancak aşındıktan sonra fındık ile ayarlanabilir. Metrik iplik açısı 30 derecedir ve emperyal iplik açısı 29 derecedir. Genellikle tornaların kurşun vidası için kullanılır. Sembol "TR" dir.
10. Payanda İpliği
Eğimli iplik olarak da bilinir, sadece tek yönlü şanzıman için uygundur. Vida krikoları, basınçlandırıcılar vb. Gibi sembol "Bu" dır.
11. Balo ipliği
En iyi iletim verimliliğine sahip iş parçacığıdır. Üretimi zor ve çok yüksek bir maliyete sahip. Hassas makinelerde kullanılır. CNC takım tezgahlarının kurşun vidası gibi.
İngiliz cıvatalarının göstergesi
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH sol ipliktir (RH, atlanabilen sağ el iş parçacığıdır).
(2) 2n çift iplik iplik.
(3) 5/8 İngiliz ipliği, dış çap 5/8 ".
(4) 3 cıvata uzunluğu 3 ".
(5) 13 ipliğin inç başına 13 dişi vardır.
(6) UNC birleşik standart iplik kaba perdesi.
(7) 2. seviye uyum, harici iş parçacığı (3: sıkı uyum; 2: orta uyum; 1: gevşek uyum) A: harici iplik (atlanabilir), B: dahili iş parçacığı.
İmparatorluk
Bir emperyal ipliğin boyutu genellikle, tam olarak perdenin karşılıklı olan "inç başına iplikler" olarak adlandırılan iplik uzunluğunun inç başına iplik sayısı olarak ifade edilir. Örneğin, inç başına 8 iplikli bir ipliğin 1/8 inçlik bir perdesi vardır.
